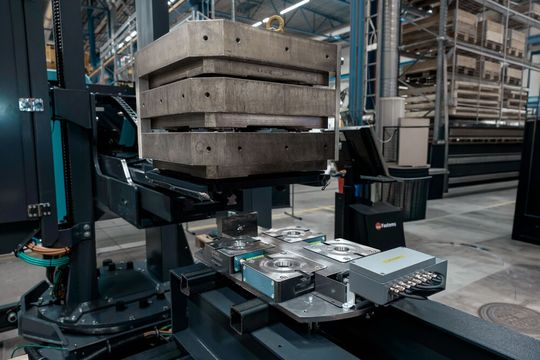

Mit «eLock» stellte Fastems erstmals auf der EMO 2025 in Hannover eine neue, äusserst wirtschaftliche Paletten-Automatisierung für Maschinen ohne Palettenwechsler vor.

Viele Fräsmaschinen sind nicht für die Paletten-Automatisierung ausgelegt, weil sie einen festen Maschinentisch haben, der den Einsatz von automatisiert austauschbaren Paletten verhindert. Die Automatisierung solcher Maschinen für einen schnellen Palettenwechsel war bisher, wenn nicht unmöglich, so doch sehr umständlich und zeitaufwendig. Mit dem neuen «eLock» stellt Fastems nun eine Automatisierungslösung vor, die einen wirtschaftlichen Palettenwechsel für Werkzeugmaschinen mit festem Tisch ermöglicht.

«eLock» eignet sich in diesem Zusammenhang für jede neue und insbesondere auch bereits im Betrieb befindliche Werkzeugmaschine.

Das vollständig elektrisch betriebene «eLock» verfügt über einen Sender an der Paletten-Handhabungseinheit der Automatisierung und einen Empfänger in der Basiseinheit auf dem Maschinentisch. Der entscheidende Unterschied zu den bereits im Markt existierenden Lösungen: «eLock» erfordert keine aufwendige Nachrüstung der Werkzeugmaschine, da der Sender ausserhalb der Maschine die Energie und die Signale für das Verriegeln und Entriegeln der Paletten liefert.

So funktioniert «eLock»

Eine Basiseinheit mit elektromagnetischem Verriegelungsmechanismus (Empfänger) wird auf den Maschinentisch der Werkzeugmaschine befestigt. Hierfür sind weder ein Stromkabel noch anderweitige Verbindungskabel von der Maschine notwendig.

Das automatische Beladesystem für die Palettenhandhabung transportiert die Paletten zur Werkzeugmaschine und zurück. In dem Beladesystem ist als Gegenstück zum Empfänger der Sender integriert. Der Sender liefert nicht nur die erforderlichen elektrischen Signale, sondern vor allem die Stromversorgung für den Verriegelungsmechanismus, sodass die Paletten auf dem Wechseltisch verriegelt oder entriegelt werden.

Einzig die Automatisierung der Maschinentür muss nachgerüstet werden, wobei hier Fastems ebenfalls Lösungen anbietet.

Mit «eLock» profitieren CNC-Fertiger gleich in mehrfacher Hinsicht: So lassen sich Fräsmaschinen ohne integrierte Palettenwechsler nun einfach und ohne Aufwand automatisieren. Das betrifft insbesondere auch bereits bestehende Fräsmaschinen mit festem Maschinentisch. Überdies lassen sich jetzt Fräsmaschinen unterschiedlicher Hersteller mit einem einheitlichen Automatisierungssystem ausstatten.

«Werkzeugmaschinen mit festem Maschinentisch sind sehr weit verbreitet. Mit ‹eLock› können wir jetzt eine einfache und wirtschaftliche Lösung für den automatisierten Palettenwechsel anbieten», meint Janne Kivinen, Product Manager Milling Automation von Fastems.
