Beim Papierhersteller Tela GmbH in Niederbipp bringt ein freistehend aufgebauter Laufkran zuverlässig bis zu 2500 kg schwere Papierrollen zu einer Produktionsanlage für Kosmetiktücher.

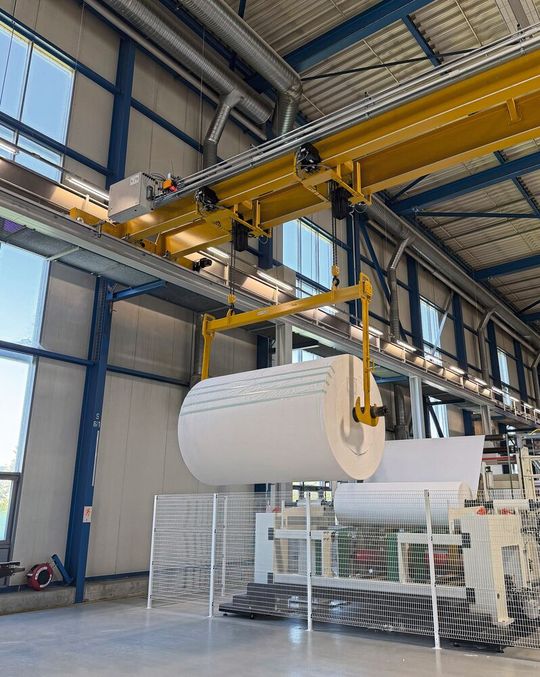

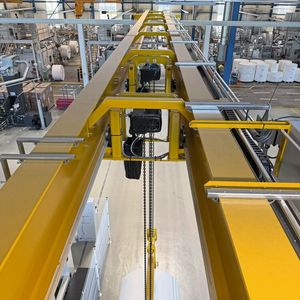

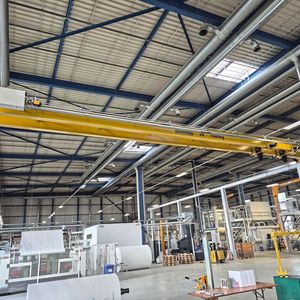

Beim beidseitig gestützten Laufkran arbeiten die beiden Hubwerke im elektronisch über-wachten Tandembetrieb. So können lange, schwere Papierrollen sicher und präzise transportiert und positioniert werden. Der Brückenkran wurde vom Schweizer Elektrokettenzug- und Kranhersteller GIS AG hergestellt und installiert. Auf einer 19 m langen Kranbrücke verfahren zwei Kettenzüge «GPOD1000», die jeweils 1600 kg schwere Lasten tragen können. Für den Transport der Papierrollen setzt man eine individuell gefertigte Lasttraverse ein, die an den Lasthaken der beiden im Tandem-Betrieb arbeitenden Hubwerke befestigt ist. Für die tägliche Arbeit bewegt sich der Kranträger nur in einem kleinen Bereich der Kranbahn, für Wartungstätigkeiten in der Produktionsstrasse wird jedoch die gesamte Länge von 33 m ausgenutzt. Die Krananlage ist als frei stehendes System mit insgesamt zehn Stützen ausgeführt. Diese Bauweise mit Stützkonstruktion hat den grossen Vorteil, dass der Anwender die Platzierung und den Einsatzbereich des Krans frei wählen und somit an die Produktionsumgebung anpassen konnte.

Bildergalerie

Elektronisch gekoppelt

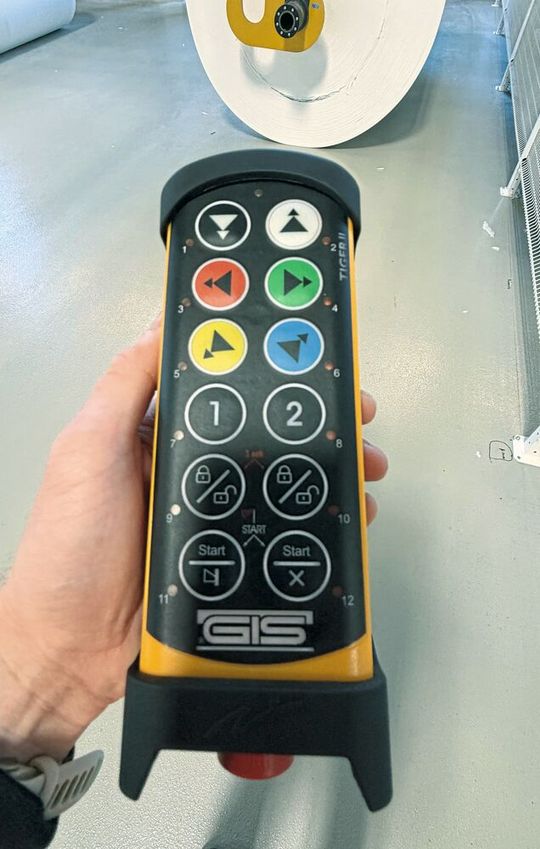

Sämtliche Fahr- und Hubbewegungen des Laufkrans erfolgen elektrisch, wobei frequenzgeregelte Antriebe ein präzises und schwingungsarmes Handling der Last sicherstellen. Die Bedienung geschieht per Funksteuerung, mit der die beiden Elektrokettenzüge einzeln oder gemeinsam gesteuert werden können. Standardmässig ist beim Einschalten des Kransystems der Tandem-Modus aktiviert. Dadurch arbeiten beide Hubwerke synchron und sorgen für eine sichere Beförderung der langen Papierrollen. Die Kransteuerung überwacht dabei kontinuierlich den Betriebszustand der beiden Kettenzüge mithilfe der integrierten, elektronischen Wegmessung.

Rundum sicher

Eine Störung oder ein abruptes Unterbrechen der Hubbewegung bei einem Hubwerk, beispielsweise beim Erreichen der Endposition, löst eine automatische Reaktion beim anderen aus. Dadurch wird verhindert, dass durch einen einseitigen Hebe- oder Senkvorgang der Last eine gefährliche Situation entsteht. Weitere Sicherheitsfunktionen unterstützen die Bedienperson des Krans. So kann eine höhere Fahrgeschwindigkeit des Krans nur aktiviert werden, wenn sich beide Lasthaken in oberster Position befinden, die Papierrolle also vollständig angehoben ist. Fahrendschalter für die horizontalen Kran- und Katzbewegungen sorgen zudem dafür, dass beim Annähern an die Endpositionen selbstständig von der Haupt- in die Kriechgeschwindigkeit gewechselt und anschliessend angehalten wird.

Der Brückenkran mit seinen ausgeklügelten Funktionen trägt zu einem reibungslosen und effizienten Fertigungsprozess bei. Angesichts eines regelmässigen, in ein- oder zweistündigen Intervallen erforderlichen Wechsels der Papierrollen gewährleistet er ein zuverlässiges und sicheres Handling der Papierrollen und Tambouren bei laufender Produktion.
