Widerstands-Punktschweissen Fronius: Das Widerstand-Punktschweissverfahren «Delta-Spot» schafft den Sprung in die Automobilindustrie

Autor / Redakteur: Dipl.-Ing. Gerd Trommer, D-Gernsheim / Luca Meister

>> Das bei Stahl bewährte Widerstands-Punktschweissen stiess bei Aluminium bisher an seine Grenzen. Denn die spezifischen Eigenschaften des Leichtbauwerkstoffes stehen entweder der Qualität sowie der Prozessfähigkeit im Wege, oder sie verursachen mit extremem Verschleiss der Elektroden bzw. deren aufwändiger Bearbeitung zu hohe Kosten. Fronius bietet jetzt mit «Delta-Spot» eine Lösung, die diese Hindernisse beseitigt.

Firmen zum Thema

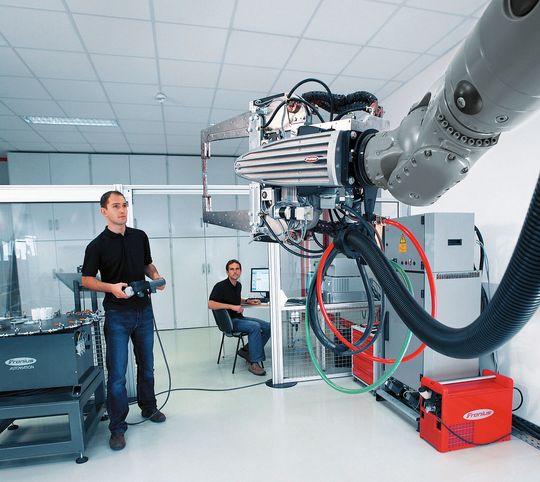

Ein servomotorischer Hauptantrieb zeichnet die Schweisszange «Delta-Spot» zum Widerstand-Punktschweissen aus. Er gewährleistet sanftes Aufsetzen, schnelles Nachsetzverhalten und die Steuerung der Kraft während des Schweissprozesses. (Bild: Fronius)
Ein servomotorischer Hauptantrieb zeichnet die Schweisszange «Delta-Spot» zum Widerstand-Punktschweissen aus. Er gewährleistet sanftes Aufsetzen, schnelles Nachsetzverhalten und die Steuerung der Kraft während des Schweissprozesses. (Bild: Fronius)

Das «Delta-Spot»-Verfahren basiert auf einem Prozessband, das Elektrode und Werkstück trennt und gleichzeitig Kontakt vermittelt. Ein gezielt beeinflussbarer Wärmehaushalt im Werkstück ermöglicht das hochwertige Verbinden von Blechen unterschiedlicher Materialien, auch mit verschiedenen minimalen Dicken. Inzwischen liegen positive Praxiserfahrungen vor.

Punktschweissen von Aluminium konventionell

Zwei Gründe für die Erschwernisse beim Widerstand-Punktschweissen von Aluminium in Bezug zu Stahl sind massgeblich: Erstens die höhere elektrische Leitfähigkeit von Aluminium. Um ein vergleichbares Ergebnis zu erreichen, erfordert sie eine wesentlich höhere Stromstärke. Einen zweiten Unterschied kennzeichnet das Oxidationsverhalten von Aluminium: Es bildet unter den beim Punktschweissen vorherrschenden Temperaturen eine Oxidhaut, die jeder technisch interessierte Laie unter der Bezeichnung «Keramik» als den Isolationswerkstoff per se kennt. Die über die Elektroden wirkende Kraft bricht das spröde Aluminiumoxid auf und ermöglicht so den Stromfluss. Er fliesst hoch konzentriert durch die entstehenden Risse und ist an diesen Stellen exorbitant erhöht. Die unterschiedliche Dicke der Oxidschicht mit den damit variierenden Kontaktwiderständen trägt zur Prozess-Instabilität bei. Hinzu kommt die Neigung von Aluminium, sich dem Grundmaterial der Elektrode anzulegieren und damit die Stromübergangsstellen zusätzlich zu verändern.

Bildergalerie
Bildergalerie mit 10 Bildern

Häufiges Nachfräsen und Auswechseln der Elektroden unterbricht die Fertigung, steigert die Betriebskosten – und kann dennoch einen Qualitätsabfall der gepunkteten Fügeverbindungen nicht kompensieren. Spritzer verursachen aufwändiges Nachbessern sowie Reinigungsaufwand.

Wirkungsprinzip und Nutzen

Delta-Spot eröffnet neue Perspektiven. Das Prozessband läuft zwischen Elektrode und Werkstoff im Rhythmus der Punktschweissung. Das Aluminium legiert auf das nach jedem Schweisspunktieren weiter geförderte Band statt wie bisher auf die fixe Elektrode. Der «verbrauchte» Abschnitt verlässt jeweils den Kontaktbereich. Für jeden Schweisspunkt herrschen somit die gleichen Bedingungen wie für den vorigen bzw. den nächsten.

Die Prozessbänder unterbinden den direkten Kontakt zwischen Elektrode und Werkstück. So schützen sie erstens die Elektroden vor Verunreinigungen oder anderen Einflüssen, die von der Werkstückoberfläche ausgehen. Dies stabilisiert den Schweissprozess und erhöht die Elektrodenstanddauer signifikant. Die Punkt für Punkt erneuerte Elektrodenkontaktfläche zum Werkstück vermeidet Oberflächenspritzer und vergrössert das Prozessfenster.
