Messtechnik der Einsteiger-Klasse Oszilloskop mit einfachem Bedienkonzept

Redakteur: Silvano Böni

Im Bereich der Economy-Oszilloskope hat sich in den letzten Jahren eine Evolution vollzogen. Der Anwender erhält zunehmend mehr Leistung für sein Geld. Die Geräte decken nicht mehr nur Standard-Funktionen ab, sondern können auch komplexe Aufgaben erledigen. Zumeist ist aber die Bedienung umständlich und komplex. Teledyne LeCroy will das mit seiner neuen WaveSurfer-3000-Oszilloskop-Serie ändern. Distrelec-Experte Patrik Kalberer verrät, was an der Serie so besonders ist.

Anbieter zum Thema

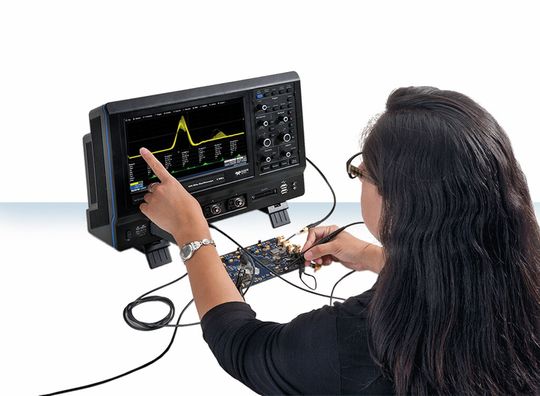

Die Geräte der WaveSurfer-3000-Oszilloskop-Serie sind ganz auf eine intuitive Bedienung über den Touchscreen ausgerichtet.
Die Geräte der WaveSurfer-3000-Oszilloskop-Serie sind ganz auf eine intuitive Bedienung über den Touchscreen ausgerichtet.
(Bild: Distrelec)

Die Relevanz des Oszilloskops als eines der wichtigsten Messgeräte ist mehr denn je gegeben – und die Entwicklung bleibt nicht stehen: Zahlreiche Hersteller betreiben intensive Forschungsarbeit und bringen kontinuierlich Innovationen auf den Markt. Dabei werden auch und gerade in der Einsteiger-Klasse die Technologien immer ausgereifter und die Funktionalitäten vielfältiger. «Es hat sich eine neue Premium-Economy-Klasse mit sehr guten Spezifikationen herausgebildet», bestätigt Patrik Kalberer, European Category Manager T&M bei Distrelec. «Allerdings hat die Benutzeroberfläche in den meisten Fällen den Entwicklungsschritt nicht mitgemacht.» Konkret heisst das: Das Standard-Bedienfeld mit einer Vielzahl von Knöpfen, Drehreglern und Soft-Keys ist unübersichtlich, die Einstellung der erweiterten Funktionen gestaltet sich für den Anwender umständlich.

Sofort loslegen mit dem intuitiven Bedienkonzept

Anders ist das bei der WaveSurfer-3000-Oszilloskop-Serie des Herstellers Teledyne LeCroy. Sie bietet erstmals in dieser Klasse die bewährte und vertraute LeCroy-MAUI-Nutzeroberfläche. Über dieses fortschrittliche Bedienkonzept können Anwender die vielfältigen Funktionen des Multifunktions-Instruments steuern – und zwar auf einfache Art und Weise. «Die Geräte dieser Serie sind ganz auf eine intuitive Bedienung über den Touchscreen ausgerichtet», so Patrik Kalberer. «Folgerichtig hat der Hersteller die WaveSurfer 3000 auch mit einem besonders grossen 10,1-Zoll-Bildschirm ausgestattet, der in dieser Klasse von Oszilloskopen einzigartig ist.»

Alle wesentlichen Einstellungen wie die Positionierung und Vergrösserung von Signalen, die Einrichtung der Mess-Cursoren, die Definition von Messparametern und Auswahl von Menüs erfolgen einfach und direkt über den Touchscreen. Einfache Einstellungen und erweiterte Analyse-Möglichkeiten sind nahtlos in die Bedienung integriert. Die intuitiven und logisch aufgebauten Menüs sorgen für eine rasche Konfiguration, die sich automatisch anpassende Anzeige ermöglicht eine schnelle und unkomplizierte Auswertung von Signalen.

Vielfältige Funktionen und Anwendungsmöglichkeiten

Der WaveSurfer 3000 kann sich aber auch sonst sehen lassen: Das Oszilloskop verfügt über Bandbreiten von 200 bis 500 MHz, einen Erfassungsspeicher von 10 MPkte/K. bei einer Abtastrate von bis zu 4 GS/s. Ausser den traditionellen Anwendungen bietet der WaveSurfer 3000 eine Reihe weiterer Funktionen wie einen eingebauten Funktionsgenerator, die Protokoll-Analyse mit Seriell-Bus-Decodern und Triggern sowie die Logik-Analyse in Mixed-Signal-Konfiguration mit 16 digitalen Kanälen.

Die Kombination aus einer schnellen Bildschirm-Wiederholrate von 130 000 Signalen/s, der History-Funktion zur Wiedergabe vorheriger Erfassungen und der automatischen Online-Suche WaveScan macht den WaveSurfer 3000 zum optimalen Werkzeug für die Erfassung von Signal-Anomalien. Die aktiven Signal-Eingänge bieten eine ausgezeichnete Flexibilität für die Messung von hohen Spannungen, hohen Frequenzen, Strömen oder Differenz-Signalen. Der fortschrittliche Funktionsumfang mit erweiterter Mathematik, Parameter-Messungen, segmentierbarem Speicher und LabNotebook stellen sicher, dass Ereignisse in kürzester Zeit gefunden, erfasst, analysiert und dokumentiert werden können. Der WaveSurfer 3000 wird in vier verschiedenen Konfigurationen von 200 bis 500 MHz Bandbreite angeboten.

Ganz einfach das richtige Produkt finden

«Welche Konfiguration jeweils die richtige ist, hängt massgeblich von der Art der Anwendung ab», erläutert Patrik Kalberer. «Wenn Kunden bei der Produktwahl unsicher sind, hilft unsere kompetente Fachberatung.» Bei Distrelec ist ein Stab von Mitarbeitern für die technische Fachberatung zuständig und hilft bei der Auswahl des passenden Produktes. Nach der Kaufentscheidung müssen die Kunden nicht lange auf ihre Bestellung warten: Der High-Service-Distributor hat sich auf die schnelle Auslieferung seines Lagersortiments von über 250 000 elektronischen Bauelementen, messtechnischen Geräten und Automatisierungskomponenten spezialisiert. Geliefert wird dabei in der Regel innerhalb von 24 Stunden ab einer Stückzahl von eins. <<
