Rego-Fix: IKZ nachrüsten mit reCool Schnell und einfach auf IKZ umrüsten

Redakteur: Konrad Mücke

Produktiver und effizienter fertigen Dreh- und Bearbeitungszentren mit innerer Kühlmittelzufuhr (IKZ). Mit dem System reCool von Rego-Fix, das sich für Emulsionen und Kühlöle eignet, lässt sie sich nachrüsten. Damit steht der Schweizer Hersteller in der Auswahl zum Prodex Award.

Firmen zum Thema

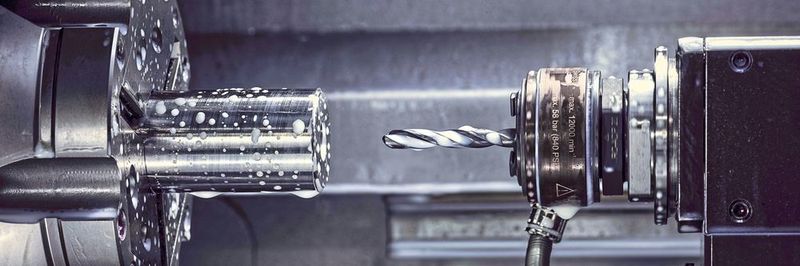

Auf einer angetriebenen Werkzeugstation montiertes Nachrüstsystem reCool mit innen gekühltem Bohrer.
Auf einer angetriebenen Werkzeugstation montiertes Nachrüstsystem reCool mit innen gekühltem Bohrer.
(Bild: Rego-Fix AG)

In der aktuell optimierten Ausführung eignet sich das Nachrüstsystem reCool von der Rego-Fix AG für rotierende Werkzeuge ab 3 mm Durchmesser. Der Hersteller präsentiert das System zur Messe Prodex in Basel.

Wirtschaftlich IKZ nachrüsten

Das Nachrüstsystem reCool ist zum Umbau auf Werkzeugstationen für angetriebene Werkzeuge auf bewährten Revolver- und Langdrehmaschinen und auf Drehzentren ausgelegt. Bei minimalem Zeit- und Arbeitsaufwand lassen sich einzelne Werkzeugstationen damit um- und nachrüsten. Über kurze Leitungen gelangen Öl und Kühlemulsionen von der äusseren Kühlmittelzufuhr in das System reCool. Dort werden sie durch die Spannzange in die inneren Kühlkanäle des eingespannten Werkzeugs geleitet. Das Nachrüstsystem eignet sich für Kühlöl und -emulsion bis 100 bar, optional bis 150 bar Druck. Es arbeitet zuverlässig und prozesssicher bis 12 000 min-1. Für die Grössen ER 11 bis ER 40 (6000 min-1) sowie für ERM 11 bis ERM 25 stehen Varianten zur Verfügung.

Bildergalerie

Flexibler und produktiver mit innen gekühlten Werkzeugen

Innere Kühlmittelzufuhr bietet zahlreiche Vorteile speziell beim Bearbeiten mit angetriebenen Bohr- und Fräswerkzeugen. Das unter hohem Druck zugeführte Kühlmittel spült die Späne problemlos aus dem Schneideneingriff, insbesondere aus tieferen Bohrungen oder tiefen Nuten. Das vermeidet Schneidenausbrüche, minimiert den Werkzeugverschleiss und sorgt somit für höhere Prozesssicherheit. Die Werkzeugschneiden werden zuverlässig gekühlt. Auch bei wechselnden Bearbeitungen, zum Beispiel Fräsen auf Oberflächen und in tiefen Taschen oder Nuten, gelangt das Kühlmittel immer zuverlässig auf die Werkzeugschneiden.

Die Menge des zugeführten Kühlmittels kann exakt auf die jeweilige Bearbeitung abgestimmt werden. - kmu - SMM
