Einsparungspotential

Verbesserter Prozess: Turbinenschaufeln mit Minimalmengenschmierung

| Redakteur: Anne Richter

Bearbeitung der Turbinenschaufeln: Die positiven Ergebnisse zur MMS aus dem Blaser-Technologiezentrum konnten bestätigt werden, neben X20-Chromstahl wurde bei Liechti Engineering auch schwerer zerspanbarer X2-Chromstahl bearbeitet.
Bildergalerie: 4 Bilder
Bearbeitung der Turbinenschaufeln: Die positiven Ergebnisse zur MMS aus dem Blaser-Technologiezentrum konnten bestätigt werden, neben X20-Chromstahl wurde bei Liechti Engineering auch schwerer zerspanbarer X2-Chromstahl bearbeitet. (Bild: Blaser Swisslube)

Blaser Swisslube hat in Zusammenarbeit mit Liechti Engineering und der Walter AG die Fräsbearbeitung von Turbinenschaufeln analysiert. Fazit: Mit der Minimalmengenschmierung (MMS) kann der Prozess optimiert werden und sie bietet Einsparungspotenzial bei den Werkzeugkosten.

Das Gemeinschaftsprojekt startete vor rund 1,5 Jahren. Liechti Engineering war Initiator des Projektes und wollte mit der Unterstützung von Blaser Swisslube und Walter die Bearbeitung von Turbinenschaufeln optimieren. Die Schaufeln aus hoch legiertem, wärmebeständigem Stahl werden zunächst geschruppt, anschliessend vorgeschlichtet und schliesslich feingeschlichtet. Vor allem die Schlüsselbearbeitung, sprich: die längste Zykluszeit – und damit die höchsten Fertigungskosten, wurde im Projekt genau unter die Lupe genommen.

Produktivitätspotenziale in der Turbinenproduktion

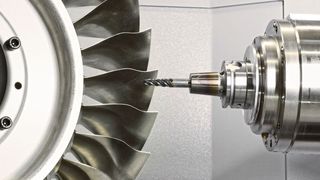

Turbine Technology Days 2019

Produktivitätspotenziale in der Turbinenproduktion

03.06.19 - Während der diesjährigen Turbine Technology Days zeigt Starrag in Kollaboration mit Blaser Swisslube Produktivitätspotenziale in der Turbinenproduktion auf. Neu vorgestellt wird das fünfachsige Starrag-Bearbeitungszentrums NB 151 zur Blisk-Bearbeitung. lesen

Technologiecenter von Blaser Swisslube

Während der ersten Versuche im hauseigenen Technologiecenter von Blaser Swisslube in Hasle-​Rüegsau wurden X20-Chromstahlblöcke auf einer GF Mikron HPM 800U gefräst – sowohl geschruppt als auch geschlichtet. Die Bearbeitungen wurden mit Kühlschmierstoff, MMS wie auch trocken und mit reiner Druckluftkühlung vorgenommen und anschliessend verglichen. Hierbei kamen diverse Schnittparameter zum Einsatz. Die MMS-Bearbeitung trumpfte hinsichtlich reduzierten Freiflächenverschleisses beim Schlichten auf und auch die Oberflächengüte überzeugte. Damit erwies sie sich als die optimale Wahl für diesen Prozess.

Produktivitätstrophäe: Erfolgsfaktor Kühlschmierstoff

Verleihung der Blaser-Produktivitätstrophäe 2018

Produktivitätstrophäe: Erfolgsfaktor Kühlschmierstoff

08.04.19 - Die Wahl des richtigen Kühlschmierstoffes trägt zur Produktivität des Fertigungsprozesses bei. Blaser Swisslube hat dafür die Produktivitätstrophäe ins Leben gerufen und in diesem Jahr bereits zum siebten Mal die Gewinner ausgezeichnet, die mit der Kühlschmierstofflösung einen Mehrwert generieren konnten. lesen

Forschungsergebnisse bei Liechti Engineering

Weitere Tests erfolgten danach bei Liechti Engineering in Langnau. Auf einer Turbomill 1400i wurden Schaufeln bearbeitet. Die erzielten Ergebnisse decken sich mit den Erkenntnissen aus dem Blaser-Technologiecenter. Neben X20-Chromstahl wurde bei Liechti Engineering auch schwerer zerspanbarer X2-Chromstahl bearbeitet, um das MMS-Verfahren auf den Prüfstand zu stellen. Fazit: Dank der MMS-Bearbeitung wird der Verschleiss an der Schneide verringert, respektive die Werkzeuge sind länger im Einsatz. Dies bietet Einsparungspotenzial im Hinblick auf die Werkzeugkosten. Bei den Tests konnte beim Schlichten mit MMS der Werkzeugverschleiss um das bis zu Fünffache reduziert werden, verglichen mit Kühlschmierstoff.

Erkenntnis der Zusammenarbeit

«Die MMS-Bearbeitung ist beim getesteten Bearbeitungsprozess die optimale Wahl», erklärt Simon Sakica, Process Engineering Manager von Blaser Swisslube. «In der Schruppbearbeitung wird im vorliegenden Prozess mit Luft gearbeitet, um den Thermoschock möglichst gering zu halten. Fürs Schlichten eignet sich die Minimalmengenschmierung bestens. Sichergestellt werden muss jedoch, dass das Sprühbild stimmt. Weiter kann – da mittels MMS-Bearbeitung keine Tanks notwendig sind – Platz in der Werkhalle gespart werden. Allerdings muss gewährleistet werden, dass sich keine Spanrückstände in der Maschine ablagern», schliesst er ab. Diesbezüglich gibt es weiteren Klärungsbedarf.

Gemäss den Erkenntnissen von Liechti Engineering und Walter haben alle Kühlmethoden ihre Stärken und Schwächen. «Bestenfalls lässt sich eine Maschine sowohl mit Kühlschmierstoff als auch mit MMS ausrüsten. Bei jeder Bearbeitung kann das optimale Verfahren eingesetzt werden», fasst Andreas Fringer von Liechti Engineering zusammen. Die Erkenntnisse aus dem Projekt werden also die Verantwortlichen von Liechti Engineering, Walter und Blaser Swisslube weiter beschäftigen.

Ergänzendes zum Thema

Kurzinterview mit Julian Liechti, Application Engineer bei Liechti Engineering, GF Machining Solutions AG

Das flüssige Werkzeug von Blaser Swisslube

Die Faktoren Produktivität, Wirtschaftlichkeit und Bearbeitungsqualität hängen in hohem Masse von der Wahl und Qualität des eingesetzten Kühlmediums und vom Know-how der Zerspanungsspezialisten ab. Durch die Fachkompetenz wird das Kühlmedium zum flüssigen Werkzeug, zu einer genau auf die Bedürfnisse des Partners zugeschnittenen Lösung.

Eventtipp: SMM InnovationsFORUM Automation Das SMM InnovationsFORUM Automation ist der Treffpunkt der Schweizer Automationstechnik. Informieren Sie sich aus erster Hand über die neuesten Trends in der Branche. Das Themenspektrum reicht von predictive Maintenance über Mensch-Roboter-Kollaboration bis hin zum Einsatz von digitalen Zwillingen und künstlicher Intelligenz.
Wann: Dienstag, 10. September 2019
Wo: Messe Bern
Informationen: www.smm-innovationsforum-automation.ch

Die drei Projektpartner im Überblick

  • Blaser Swisslube: Blaser Swisslube ist ein weltweit tätiges Unternehmen der Schmierstoffbranche. Das 1936 gegründete unabhängige Schweizer Familienunternehmen wuchs von einem regionalen Kleinbetrieb zu einem Global Player mit weltweit gegen 600 Mitarbeitenden. Mit eigenen Tochtergesellschaften und Vertretungen ist Blaser Swisslube in rund 60 Ländern nahe beim Kunden. Blaser Swisslube entwickelt, produziert und verkauft qualitativ hochwertige Kühlschmierstoffe. Mit den Blaser-Kühlschmierstoffen fertigen die Kunden weltweit erfolgreich kleinste Teile in der Uhrenindustrie und Medizintechnik bis hin zu riesigen Strukturelementen im Flugzeugbau sowie kritische, seriengefertigte Automobilteile.
  • Liechti Engineering: Liechti Engineering ist der weltweite Marktführer für 5-achsige Profilbearbeitungslösungen in der Turbinenindustrie für die Luftfahrt und die Stromerzeugungsbranche. In diesen Märkten ist Liechti Engineering als Experte für die schlüsselfertigen Lösungen, darunter spezielle Maschinen, Software, Verfahrenstechnik sowie Werkzeuge für Strömungsprofile, bekannt. Fräsmaschinen von Liechti Engineering reduzieren die Bearbeitungszeiten dank ihrer spezifischen Profilbearbeitungstechnologie und der speziellen CAD/CAM-Software um mehr als 30 Prozent. Diese hohe Leistung basiert auf der Ingenieur-Kompetenz und dem Know-how im Bereich der 5-achsigen und hochdynamischen Bearbeitung von Titan, Inconel, Nimonic, Titanaluminid und hochlegierten Stählen.
  • Walter AG: Walter zählt zu den weltweit führenden Unternehmen in der Metallbearbeitung. Der Zerspanungsspezialist bietet ein umfassendes Spektrum an Präzisionswerkzeugen zum Fräsen, Drehen, Bohren und Gewinden. Gemeinsam mit seinen Kunden entwickelt das Unternehmen massgeschneiderte Lösungen für die Komplettbearbeitung von Bauteilen in den Branchen Allgemeiner Maschinenbau, Luft- und Raumfahrt, Automobil- und Energieindustrie. -ari- SMM
