Spannen leicht gemacht Werkstück-Spanntechnik von A bis Z

Redakteur: Matthias Vogel

>> Kleinteil-Einfachspanner, Einfachspanner, Aufsatzbacken für Erst- und Zweit-Seitenbearbeitung, Hydraulische Spannlösungen, Spanntürme und ein Mehrfach-Spannsystem für 5-Achsen-Bearbeitungszentren – die Firma Gressel aus Aadorf setzt Innovations-Massstäbe in der rationell-flexiblen Präzisions-Spanntechnik.

Firmen zum Thema

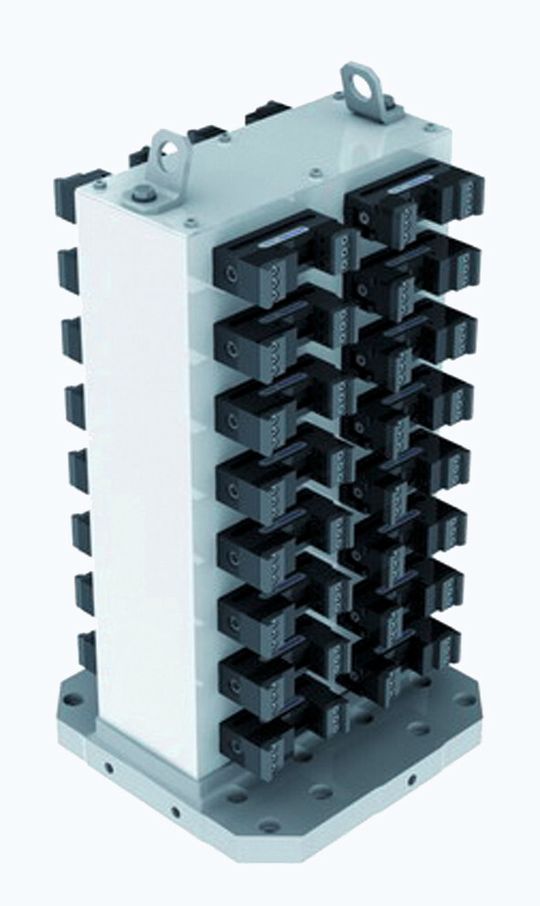

Der Kleinteil-Einfachspanner solinos 40 als Mehrfachspannlösung auf einem Aufspannturm.
Der Kleinteil-Einfachspanner solinos 40 als Mehrfachspannlösung auf einem Aufspannturm.
(Bild: Gressel)

Mit einem Innovations-Feuerwerk sorgt der bekannte Schweizer Spezialist für Werkstück-Spanntechnik, Gressel AG, wieder für Furore. Ausgehend vom heute schon umfassenden Liefer- und Leistungsprogramm an Werkstück-Spanntechnik sowie an spanntechnischen Komplettlösungen, erfährt das Portfolio in vielfacher Hinsicht eine Abrundung nach «oben» wie nach «unten». Nämlich dahingehend, dass sich der Bogen an praxisgerechten und sofort Nutzen bringenden Innovationen buchstäblich vom neuen «solinos 40», einem Kleinteil-Einfachspanner, bis zum kreativen Mehrfachspannsystem mit integriertem mechanischem Nullpunktspannsystem «gredoc Pyramide» spannt. Damit stellt der Her-steller erneut seine Kompetenz für die wirtschaftliche Lösung einfacher bis komplexer Werkstück-Spannlösungen unter Beweis.

Kleinteil-Einfachspanner solinos 40

Der Kleinteil-Einfachspanner solinos 40 ist konzipiert als Kleinteil-Einfachspannsystem in mechanischer und komplett gekapselter Ausführung. Kompakt gebaut und für 40-mm-Backen vorgesehen, zeichnet sich der solinos 40 besonders durch seine hohe Genauigkeit (Grundkörper und Festbacke sind aus einem Teil gefertigt) bei Spannkräften bis 12 kN aus. Mit einer Länge von nur 132 mm und einem Gewicht von 1,7 kg eignen sich die Kleinteil-Einfachspanner solinos 40 sehr gut zum Spannen von kleinen Werkstücken. Des Weiteren eignen sich die solinos 40 auch sehr gut zum Aufbau von multifunktionalen Mehrfach-Spannsystemen auf Basis von Paletten, Türmen, Raster- und Maschinengrundplatten.

Bildergalerie
Bildergalerie mit 5 Bildern

Komplett gekapseltes Universal-Spannsystem

Der Einfachspanner solinos 100 ist als kompaktes, komplett gekapseltes Universal-Spannsystem (Ausführungsvarianten: Standard-Backen, 5-Achsen-Backen, Pendelbacken-System, VS-Backen – vergrösserte Spannweite) in mechanischer sowie in hydraulischer Ausführung erhältlich. Zu bestücken mit modularen Wechselbacken, und als Einzel- oder als Mehrfach-Spannsystem sowie für den Einsatz auf Teilapparaten oder in automatischen Werkstück-Handlingsystemen geeignet, können mit dem solinos 100 in vielen Fällen aus Standard-Komponenten individuelle Spannlösungen erstellt werden. Der mit 100 mm Backenbreite versehene Einfachspanner solinos 100 hat einen Spannbereich von 0 bis 243 mm. Mit bis zu 40 kN Spannkraft ist die sichere Roh- und Fertigteilspannung für alle vorkommenden Zerspanaufgaben gewährleistet. Kommt die Hydraulik-Version zur Verwendung, sorgt der hydraulische Krafthub von 5 mm für die schnelle, sichere sowie energiesparende Spannung.
