Bei der Hageform Sachsen GmbH stellte ein Produktspezialist von Mapal zur rechten Zeit ein passendes Werkzeug für eine schwierige Bearbeitung vor. Seither wird der Werkzeug­hersteller wiederholt als Problemlöser gerufen.

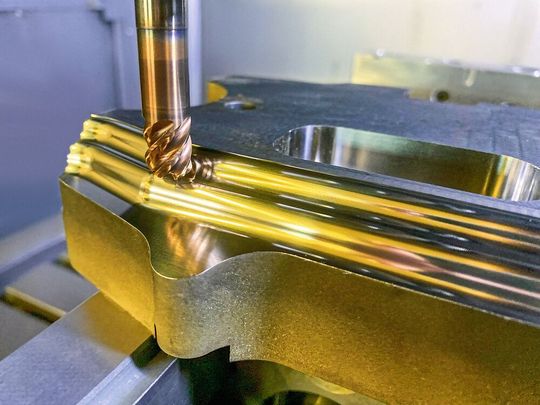

Mit dem neuen Eckenradiusfräser Optimill-3D-CR-Hardened bearbeitet Hageform GmbH Formeinsätze aus pulver­metallurgischem Schnellarbeitsstahl mit einer Härte von 65 HRC aufs µ genau.
Mit dem neuen Eckenradiusfräser Optimill-3D-CR-Hardened bearbeitet Hageform GmbH Formeinsätze aus pulver­metallurgischem Schnellarbeitsstahl mit einer Härte von 65 HRC aufs µ genau.
(Bild: Mapal)

Rund 90 Prozent der Kunden des sächsischen Werkzeug- und Formenbauers befinden sich im Umkreis von 50 km. Die räumliche Nähe ist für den Fertiger ein grosser Vorteil, denn kurzfristig zu liefern, wird zunehmend wichtiger. «Bei uns geht vieles auf Zuruf», erläutert Sebastian Baier, technischer Geschäftsführer, und fährt fort: «Die Bauteile bringen wir meist mit dem Auto zum Kunden, es gibt keine langen Speditionswege.» Neben Bauteilen für den Werkzeug- und Formenbau entstehen in Stollberg auch Komponenten für den allgemeinen Maschinenbau und verschiedenste andere Wirtschaftszweige.

Von der Zahnbürste bis zur Formel 1

Im breit gefächerten Kundenspektrum machen die Automobilzulieferer der Region einen Grossteil aus. Die von Hageform produzierten Bauteile werden meist bei der Umformung, dem Schneiden oder Spritzbeschichten von Blech eingesetzt. Oft geht es um Einzelstücke, Musterteile, Prototypen und Kleinserien. Von Formen für Zahnbürsten bis hin zu Bauteilen für die Formel 1 war bei den Aufträgen schon alles dabei. Auch wenn die Wissenschaftler am Technologie-Campus der TU Chemnitz sich mal wieder «verrückte neue Sachen» ausdenken, wie Stefan Baier sagt, ist das Fertigungs-Know-how seines Betriebs gefragt, der mit dem Erfüllen spezieller Kundenwünsche bestens vertraut ist. Die verlangten Toleranzen liegen meist im Hundertstel­bereich, doch auch Genauigkeiten von 5 µm sind in Stollberg machbar.

Bildergalerie
Bildergalerie mit 5 Bildern

Umfassendes Fertigungs-Know-how

Die Fertigung beim Werkzeugbauer in Sachsen verfügt über unterschiedliche Technologien. Neben vier Drahterodiermaschinen, zwei Senkerodiermaschinen und einer Schleifmaschine stehen drei Fräszentren mit drei, vier und fünf Achsen zur Verfügung. Bauteile, die sowohl durch Fräsen als auch durch Erodieren zu bearbeiten sind, werden ganz nach Auslastung in die jeweiligen Bereiche geschoben. Um die Prozesszeiten zu senken, ist man bestrebt, so viel wie möglich zu fräsen, denn das Senkerodieren dauert wesentlich länger und verursacht höhere Kosten. Auf das Fräsen entfällt derzeit knapp die Hälfte der Aufträge, Tendenz steigend. Bauteile, die bis vor kurzem erodiert werden mussten, können inzwischen auch gefräst werden. Dazu hat auch die Partnerschaft mit Mapal beigetragen.

Prototyp erfolgreich getestet

Als Felix Wendler, Produktspezialist beim Werkzeughersteller, vor etwa zwei Jahren nach Stollberg kam, hatte er eine Mission. Er wollte die zuvor im Versuchszentrum in Aalen erprobten Werkzeuge für den Werkzeug- und Formenbau bei Anwendern unter realistischen Bedingungen an richtigen Bauteilen testen. Als Felix Wendler Hageform besuchte, hatte der Fertigungsbetrieb eine harte Nuss bei der Hartbearbeitung (65 HRC) von Formeinsätzen aus pulvermetallurgischem Stahl zu knacken. Maik Seibt, Abteilungsleiter Fräsen bei der Hageform Sachsen, schildert die Situation: «Bestimmte Einsätze für ein Bauteil haben wir nicht zylindrisch hinbekommen. Die Tasche für den Einsatz war oben immer zu gross und unten zu eng, das wollte einfach nicht passen.» Kurzerhand wurde der von Felix Wendler mitgebrachte Prototyp ausprobiert und das Ergebnis überzeugte auf Anhieb. Die Bearbeitung gelang exakt zylindrisch und aufs µ genau. «Das lag schon an der Grenze unseres IR-Messgeräts», bestätigt Stefan Seibt. Als Eckenradiusfräser Optimill-3D-CR-Hardened hat Mapal dieses Werkzeug inzwischen in verschiedenen Ausführungen in sein Standardsortiment übernommen.

Fräsen wirtschaftlicher als erodieren

Inzwischen ersetzt das Fräsen mit Werkzeugen aus Aalen häufig auch aufwendiges Schleifen. Felix Wendler demonstrierte, dass es möglich ist, von einer grossen Platte mit einer Härte von 62 HRC binnen kürzester Zeit mehrere Millimeter herunterzufräsen, um die ausgebrochene Ringzacke nachzusetzen. Schliesslich machte sich Hageform daran, das Erodieren bei bestimmten Werkstücken durch Fräsen zu ersetzen. Zuvor waren die Bauteile nachmittags aufgespannt und dann bis zum Morgen senkerodiert worden. Was früher eine Nacht dauerte, ist nun in zwei Stunden fertig. «Der Kunde gewinnt hier Flexibilität, weil er bei mehr Teilen die Wahl zwischen Senkerodieren und Fräsen hat», stellt Felix Wendler fest. Wenn Aufträge so schnell wie möglich abgearbeitet werden sollen, sei Fräsen die bessere Wahl. Bei manchen Bauteilen gelang der Übergang zur Komplettbearbeitung. So wurde eine Feinschneidmatrize aus pulvermetallurgischem Metall bislang nach dem Fräsen von der Maschine genommen, um anschliessend noch kleine Eckradien mit Absätzen zu senkerodieren. «Wir konnten uns gar nicht vorstellen, dass das auch anders geht», räumt Stefan Seibt ein. «Das können wir nun alles mit Fräsen abdecken, das ist schon eine ganz schöne Innovation.» Inzwischen sind für die Hartbearbeitung bei Hageform auch der Hochvorschubfräser Optimill-3D-HF-Hardened und der Kugelfräser Optimill-3D-BN-Hardened regelmässig im Einsatz. Um zweidimensional direkt im Harten zu schruppen, kommt der Trochoidalfräser Optimill-Tro-Hardened zum Zug. Die vollständige Ausnutzung der Schneidenlänge, die bei diesem Werkzeug immer 3 × D entspricht, ist somit bei Bearbeitungen von Materialhärten bis 65 HRC problemlos möglich und garantiert eine maximale Wirtschaftlichkeit durch höchste Abtragsraten in kürzester Zeit.

Jetzt Newsletter abonnieren

Verpassen Sie nicht unsere besten Inhalte

Mit Klick auf „Newsletter abonnieren“ erkläre ich mich mit der Verarbeitung und Nutzung meiner Daten gemäß Einwilligungserklärung (bitte aufklappen für Details) einverstanden und akzeptiere die Nutzungsbedingungen. Weitere Informationen finde ich in unserer Datenschutzerklärung.

Aufklappen für Details zu Ihrer Einwilligung

Mit PKD-Schneiden erfolgreich in Hartmetall

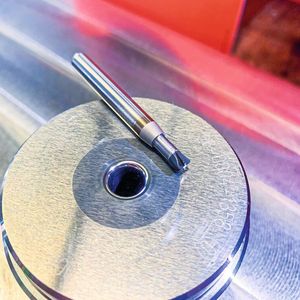

Vor diesem Hintergrund wagte sich Hageform auch an etwas völlig Neues. Aus Hartmetall sollten Matrizen entstehen, um wesentlich längere Standzeiten als bisher zu verwirklichen. Abermals kam Felix Wendler der Zufall zugute, denn im Kompetenzzentrum PKD-Werkzeuge in Pforzheim lief gerade ein Projekt für den Vollkopf-PKD-Schaftfräser an. Für dieses Werkzeug wird eine PKD-Ronde vollflächig auf die Stirnseite des Werkzeugträgers gelötet, aus der dann per Scheibenerosion die einzelnen Schneiden herausgearbeitet und anschliessend nachbehandelt werden. «Wir haben hier wirklich in 1 × D reines PKD, und das aktuell in Durchmessern von 2,00 mm bis 6,00 mm», erläutert Felix Wendler. Für die Zerspanung von Hartmetall ist neben dem Werkstoff des Fräsers auch dessen Geometrie ausschlaggebend. Weitere Abmessungen und Geometrien sind aktuell noch in Entwicklung. Auch dieses PKD-Werkzeug konnte bei Hageform überzeugen. Es erzeugte absolut glatte Oberflächen und sah nach einigen Einsätzen noch aus wie neu, womit sich bereits lange Standwege andeuteten. Felix Wendler sieht Marktvorteile für die sächsischen Fertiger: «Nur sehr wenige Unternehmen sind derzeit in der Lage, Hartmetall prozesssicher und vor allem wirtschaftlich zu zerspanen, darin ist Hageform wirklich gut.»

Partner löst Probleme

Als Problemlöser hat man Mapal schätzen gelernt. Für sehr komplexe Titanteile wurde lange über eine mögliche Bearbeitungsstrategie gegrübelt und dann schliesslich der Techniker gerufen. Felix Wendler kam mit den passenden Fräsern für Titan und blieb auch so lange, bis in Stollberg ein passendes Programm für das komplizierte Teil erstellt war und die Bearbeitung lief. Komplexe Formen in Verbindung mit besonderen Materialien stellen immer wieder neue Anforderungen an die Fertiger. Die Partnerschaft mit dem Werkzeughersteller aus Aalen soll fortgesetzt werden. Als Nächstes stehen Gewindefräser für gehärtetes Material an, denn Hageform hatte sich darüber beklagt, dass die Werkzeuge des bisherigen Lieferanten nicht ausreichend lange halten. Anspruch von Mapal ist es nun, mit einem neu entwickelten Fräser möglichst viele Gewinde prozesssicher bei Materialhärten von bis zu 65 HRC einzubringen. «Wir werden da von Mapal sehr gut unterstützt», lobt Maik Seibt. «Wenn wir Probleme haben, reicht oft ein Anruf. Es ist gut, einen kompetenten Ansprechpartner zu haben, den man fragen kann.» - kmu - SMM
