Einzelteilefertigung automatisieren

Automatisierung bei Stückzahl 1

| Redakteur: Anne Richter

Mit der Anlage, bestehend aus vier C 42 U, Robotersystem, Reinigungseinheit und Messraum, nutzt Hofmann den vorhandenen Platz optimal aus.
Bildergalerie: 17 Bilder

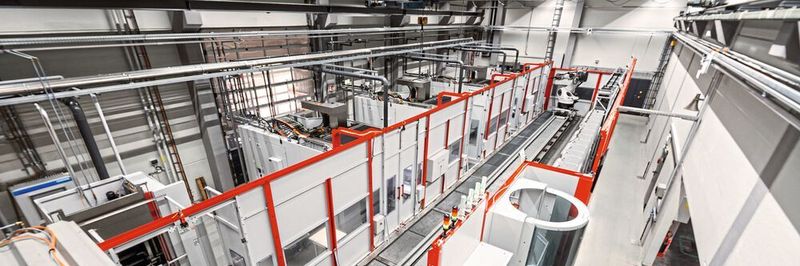

Mit der Anlage, bestehend aus vier C 42 U, Robotersystem, Reinigungseinheit und Messraum, nutzt Hofmann den vorhandenen Platz optimal aus. (Bild: Hermle)

Der Werkzeug- und Maschinenbauer Hofmann hat mit Hermle ein aussergewöhnliches Projekt umgesetzt, das mehr Kapazitäten schuf als erwartet: eine Fertigungszelle mit vier Fräsmaschinen vom Typ C 42 U inklusive Reinigungs- und Messanlage, verbunden durch einen Roboter.

Aus dem Handwerksbetrieb für Formwerkzeuge, den Siegfried Hofmann 1958 in einem Gartenhaus gründete, hat sich ein technologischer Vorreiter im Werkzeug- und Maschinenbau entwickelt. Massgeblicher Treiber in den 1980er-Jahren war der Sohn des Firmengründers: Günter Hofmann trat 1982 in die Geschäftsführung der Werkzeugbau Siegfried Hofmann GmbH ein und baute parallel den Bereich des Serien- und Sondermaschinenbaus erfolgreich auf. Mittlerweile wird das Unternehmen in dritter Generation von Stefan Hofmann geführt und bietet im Spritzguss vom Werkzeug bis hin zur kompletten Automation des Spritzgussprozesses ganzheitliche Lösungen. Bei der Entwicklung und Fertigung von Maschinen und Automationslösungen setzt Hofmann zudem auf digitale Lösungen wie virtuelle Inbetriebnahme und digitale Zwillinge.

Eventtipp: SMM Kongress 2020 – Lean Manufacturing Mit dem immer grösser werdenden Konkurrenzdruck und Veränderungen im wirtschaftlichen Umfeld, brennt das Thema Produktivität und Prozessoptimierung jedem Unternehmen unter den Nägeln. Wie mit schlanken Prozessen effizienter produziert werden kann, wird am SMM-Kongress analysiert und diskutiert. Ziel ist es, Strategien für KMUs zu erörtern, Trends und Chancen zu analysieren und Lösungsansätze auszutauschen. Begleitet wird der Kongress von einer Fachausstellung und einem ansprechenden Kulturprogramm.
Wann: Mittwoch, 18. März 2020
Wo: Forum der Messe Luzern
Informationen: www.smm-kongress.ch

Mehr Spindellaufzeiten mit Automation in die Höhe

Flexible und effiziente Bearbeitung

Mehr Spindellaufzeiten mit Automation in die Höhe

19.09.19 - HZT Honermeier Zerspanungstechnik fertigt Formwerkzeuge, Komponenten, Lehren und Prototypen für Maschinenbauer. Für eine flexible und gleichzeitig effiziente Bearbeitung investierte Honermeier in ein 5-Achs-Bearbeitungszentrum mit adaptierter Automatisierung von Hermle. lesen

Die Spritzgussformen und Maschinen, die das Familienunternehmen aus dem oberfränkischen Lichtenfels heute fertigt, sind ebenso vielfältig wie die Branchen, in denen der Dienstleister bekannt ist: Haushaltsgeräte, Automobile, Verpackungen und Sportgeräte erhalten dank der präzisen Formen die perfekte Optik und Funktion. Ein Vorteil für den Werkzeugbauer ist seine intensive Forschungs- und Entwicklungsarbeit. Mit Partnern aus Industrie und Wissenschaft tüfteln die Experten an neuen Technologien und Materialkombinationen und realisieren zum Beispiel innovative Konstruktionsgeometrien mittels 3D-Druck.

Fehlerfreier Datenfluss im Fertigungsprozess

«Uns ist es wichtig, technologisch vorn dabei zu sein», erklärt Markus Gräf, Leiter Prozessent­wicklung bei der Werkzeugbau Siegfried Hofmann GmbH. Treibendes Thema sowohl im Maschinen- als auch im Werkzeugbau ist die Automatisierung. Klingt trivial, ist es aber nicht, da der Formenbau eigentlich ein reines Handwerk ist. «In der Regel sind die Formwerkzeuge Unikate, von denen wir nur ein, maximal zwei anfertigen. Das zu automatisieren, ist eine grosse Herausforderung», betont Gräf. Dieser Mammutaufgabe stellt sich das Unternehmen schon seit einigen Jahren erfolgreich: Wird ein neues Formwerkzeug nach der Konstruktion in Auftrag gegeben, weist das zentrale MES-System den verschiedenen Arbeitsplätzen die für die jeweiligen Bearbeitungsschritte notwendigen Daten zu. Ebenso organisiert es die Datenrückflüsse beispielsweise von den Messungen, die automatisiert an das System zurückgemeldet werden – Tippfehler sind damit quasi ausgeschlossen. «Unsere Fertigung ist bereits seit 15 Jahren papierlos. Bis der Datenfluss zuverlässig durch die Fertigung transportiert wurde, hat es allerdings viel Entwicklungsarbeit gebraucht», gibt Gräf zu. Die Arbeit hat sich aber gelohnt. «Bis zu 100 Stunden reine Bearbeitungszeit stecken oft in einem einzelnen Werkstück, entsprechend teuer ist dieses dann auch. Da kann jede Fehlerquelle zum Kostentreiber werden.»

Um auch die zerspanende Fertigung der Formteile zu optimieren, investierte Hofmann 2013 in zwei C 50 U der Maschinenfabrik Berthold Hermle AG, die über ein Robotersystem RS 3 automatisiert wurden. «Wir fertigen schon seit 20 Jahren auf Hermle-­Maschinen und wissen, dass wir uns auf die Präzision ebenso verlassen können wie auf den Service und Support», erklärt Markus Gräf. Dabei betont er auch das partnerschaftliche Verhältnis, das sich für ihn in der mit dem Gosheimer Maschinenbauer geleb­ten Offenheit, Ehrlichkeit und Vertrauen manifes­tiert.

Automatisierung für hochgenaue Einzelteile

Als Hofmann 2017 seine Fertigungskapazität weiter ausbauen wollte, entschieden sich die Verantwortlichen daher erneut für eine Automationslösung von Hermle: eine Linearanlage mit Roboter sowie vier C 42 U. «Sie hat genau in die Halle gepasst», scherzt der Entwicklungsleiter und erklärt, dass die 5-Achs-Bearbeitungszentren für ihre Maschinengrösse den verhältnismässig grössten Verfahrweg aufweisen und ideal für das Teilespektrum sind. «Zudem gibt es nicht viele Anlagen am Markt, die so präzise 3D-Konturen in gehärtetem Stahl ausarbeiten können.» Und das ist wichtig. Denn auf den vier C 42 U findet ausschliesslich die Finish-Bearbeitung der gehärteten Formteile statt, die letztlich die Genauigkeit der fertigen Form definiert. «Zwischen 1 und 50 Stunden dauert dieser Schritt, weswegen wir eine Maschine brauchen, die über die lange Zeit die Präzision und Genauigkeit konstant hält, unabhängig von Umgebungseinflüssen wie Temperatur oder eingesetztem Kühlmittel», betont Gräf.

Doch die Anlage kann noch mehr: Neben den vier Bearbeitungszentren sind ein Reinigungs- und ein Messzentrum in die Zelle integriert. Vollautomatisch werden die fertigen Formteile hier gewaschen, getrocknet und abschliessend vermessen und damit kontrolliert. Die komplette Anlage ist in Hofmanns MES-System eingebunden, sodass das Fertigungssystem sowohl voll automatisiert als auch manuell mit Daten gefüttert werden kann.

«Automatisierung von Stückzahl 1 – das ist die Königsklasse»

Roboter, die vier Fertigungszellen, der Messraum und die Reinigungseinheit füllen eine ganze Werkhalle bei Hofmann. Acht Wochen dauerte die Installation, drei die Hochlaufphase. Das ist schnell. «Nützlich waren natürlich unsere Erfahrungen mit der RS-3-Anlage. Zudem macht sich Hermles hervorragendes Standardisierungskonzept bemerkbar: «Der modulare Aufbau ist der Schlüssel für solch einen reibungslosen Ablauf», lobt Gräf. Schwierigkeiten gab es dagegen zum Teil mit der Software. «Abstürze hatten wir keine, es ist ein stabiles Programm. Aber: Es ist für die Serie gemacht», betont Gräf. «Es gibt keine Testdurchläufe oder Einfahr­teile. Automatisierung von Stückzahl 1 – das ist die Königsklasse.»

Um die letzten Hürden zu meistern, legten die Softwareexperten von Hofmann selbst Hand an und programmierten einen automatisierten Prozess zum Nachstellen der Werkzeuge. «Uns ist aufgefallen, dass es nach langen Bearbeitungszeiten minimale Abweichungen gibt. Die Ursache liegt jedoch nicht in den Maschinen, sondern bei den Werkzeugen», erläutert der Verantwortliche für die Prozessentwicklung. Dass die Genauigkeit der Fräszentren über Jahre konstant ist, weiss Hofmann aus der Erfahrung mit den bereits seit langem vorhanden Hermle-Maschinen.

Auch wenn Markus Gräf und sein Team wussten, was sie erwartet, überraschte sie das Ergebnis. Die RS-L-Anlage hat mehr Kapazität frei gemacht als angenommen. Zudem arbeiten die C 42 U teilweise doppelt so schnell wie die älteren Maschinen, und das so genau, dass Hofmann deutlich weniger nacharbeiten muss. Hinzu kommt der Zeitgewinn durch die Automation. «Jetzt bremst uns lediglich das Rüsten aus», bemerkt Markus Gräf abschliessend. -ari- SMM
