Flexibel in der Ausstattung

Redakteur: Anne Richter

>> Auf seiner Hausausstellung hat Gildemeister mit der CTX beta 2000 ein neues Modell der CTX-Reihe vorgestellt. Mit einem maximalen Drehdurchmesser von 600 mm und einem maximalen Verfahrweg von 2000 mm ist die Maschine zwischen der kleineren CTX beta 1250 und der grossen CTX gamma 2000 positioniert. Zahlreiche Optionen des modularen Baukastens der CTX-Reihe bieten dem Nutzer eine hohe Ausstattungsvielfalt.

Firmen zum Thema

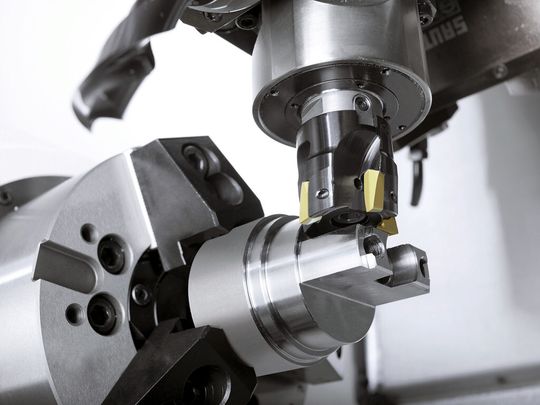

Drehzahlen bis zu 4000 min-1 und ein Drehmoment von 2200 Nm schaffen perfekte Voraussetzungen für kraftvolle Bearbeitungsprozesse.
Drehzahlen bis zu 4000 min-1 und ein Drehmoment von 2200 Nm schaffen perfekte Voraussetzungen für kraftvolle Bearbeitungsprozesse.
(Bild: DMG)

ari. Eine vielfältige Modellpalette bietet Kunden die Möglichkeit, die jeweils optimale Maschinenlösung für ihre Produktion zu finden. Vor diesem Hintergrund hat Gildemeister die neue CTX beta 2000 entwickelt, die das bestehende Drehmaschinenprogramm ergänzt. Das neu konzipierte Modell gilt als Nachfolger der erfolgreichen CTX 620 und wurde in entscheidenden Faktoren kundenorientiert verbessert. Die Neuerungen machen sich sowohl im Arbeitsraum als auch in der Hauptspindel und dem Revolver bemerkbar.

So liegt der Drehdurchmesser nun für alle Ausstattungsvarianten bei 600 mm und die Drehlänge bei 2000 mm. Der Verfahrweg in der x-Achse beträgt 415 mm, während die optionale y-Achse um +/–75 mm verfährt. Dabei sind nach wie vor Futtergrössen bis 500 mm verfügbar. Ein Stangendurchlass von 93 mm (optional 102 mm) erlaubt zudem die Bearbeitung von Stangenmaterial mit üppigen Durchmessergrössen.

Bearbeitungsgeschwindigkeit von bis zu 2500 min-1

Die Hauptspindel schöpft ihre Performance aus einem integrierten Spindelmotor (ISM) mit bis zu 770 Nm Drehmoment im Standard. Sie erreicht dabei eine Geschwindigkeit von maximal 4000 min-1. Der optional verfügbare ISM102plus hat darüber hinaus ein Drehmoment von 2200 Nm. Die kraftvolle Bearbeitung erfolgt hierbei mit bis zu 2500 min-1. Den 12-fach-VDI-50-Werkzeugrevolver der CTX beta 2000 bietet Gildemeister im Standard mit zusätzlichen sechs Plätzen für Blocktoolwerkzeuge an. Alternativ ist eine VDI-40-Version mit insgesamt 16 Stationen erhältlich sowie die verschleissarme Directdrive-Technologie.

Stabiles und ergonomisches Maschinenkonzept

Der technischen Ausstattung liegt im Fall der CTX beta 2000 ein Maschinenkonzept zugrunde, das durch Stabilität und Ergonomie gekennzeichnet ist. Robuste Rollenführungen gewährleisten eine hohe Dauergenauigkeit wie auch das steife Maschinenbett. Letzteres ist zudem um 45° geneigt, was den Spänefall optimiert und einen perfekten Zugang zum Arbeitsraum ermöglicht. Dieser kann von vorne und von oben mit 2000 mm langen Werkstücken beladen werden. Insgesamt kommt die Maschine mit einer Aufstellfläche von 12,8 m² aus, wobei auch die niedrige Bauhöhe von 2100 mm die kompakten Abmessungen begünstigt.

Verschleissärmerer Linearantrieb für die x-Achse

Anstelle der Rollenführungen bietet Gildemeister optional einen Linearantrieb für die x-Achse an, der ähnlich wie der Directdrive-Revolver noch verschleissärmer arbeitet und die Dynamik sowie Positioniergenauigkeit auf den jeweiligen Achsen zusätzlich verbessert. Einen weiteren Beitrag zur Genauigkeit der CTX beta 2000 leisten ausserdem die Linearmassstäbe, in der x-Achse im Standard, und die flüssigkeitsgekühlten integrierten Spindelmotoren.

Als Mitglied der grossen CTX-Familie stehen der CTX beta 2000 zahlreiche weitere Ausstattungsoptionen zur Verfügung. Hier sind sowohl die drei unterschiedlich grossen Lünetten zu nennen als auch der NC-gesteuerte Reitstock als Alternative zum hydraulischen Reitstock, der bereits im Standard vorhanden ist. Die Wahlmöglichkeiten setzen sich auf Steuerungsebene fort: In der DMG/Mori Seiki Ergoline Control mit 19"-Display arbeitet entweder eine Siemens 840D Solutionline mit Shopturn 3G oder die Heidenhain Plus IT mit Turn Plus. In beiden Fällen erleichtern Software-Features wie 3-D-Simulationen und Programmierhilfen die Programmierung direkt an der Maschine. <<
