Grindtec 2020 Hartdrehen und Schleifen in einer Maschine

Redakteur: Anne Richter

Danobat stellt auf der Grindtec die Mikrogrind 1000 vor, die Hartdrehen und Feinschleifen vereint. Die Hybrid-Maschine ist vom Hartdrehspezialisten Hembrug Machine Tools entwickelt worden, der zum spanischen Präzisionsdreh- und Schleif­maschinenhersteller Danobat gehört.

Firmen zum Thema

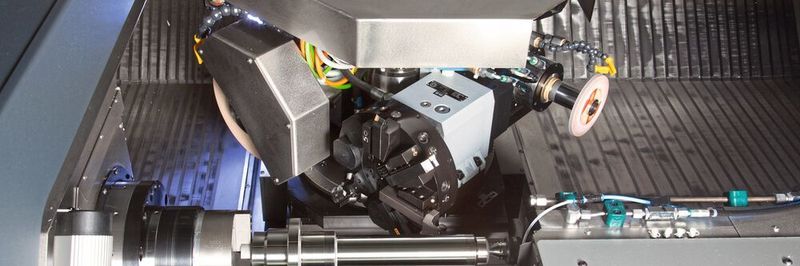

Die vollhydrostatische Mikroturngrind 1000 verfügt über eine B-Achse, die optional Platz für einen Revolver mit 8 festen VDI 30 Werkzeugaufnahmen, eine Aussenschleifspindel mit Ø 300 mm Schleifscheibe und eine Innenschleifspindel bietet.
Die vollhydrostatische Mikroturngrind 1000 verfügt über eine B-Achse, die optional Platz für einen Revolver mit 8 festen VDI 30 Werkzeugaufnahmen, eine Aussenschleifspindel mit Ø 300 mm Schleifscheibe und eine Innenschleifspindel bietet.
(Bild: Danobat)

Die Fertigungsindustrie setzt die Messlatte in Bezug auf Produktivität und Produktqualität durch einen kontinuierlichen Prozess­optimierungsbedarf höher und höher. Genauigkeiten im Mikrometer-Bereich bei gehärteten Stahlteilen, wie z. B. Lagern und Antriebswellen, sind keine Ausnahme mehr. Zusätzlich zum Rundschleifen ist es auch möglich, diese Anforderungen mit einer guten und genauen Hartdreh­maschine zu erfüllen.

Der Hartdrehprozess bietet viele Vorteile, insbesondere für Werkstücke mit komplexen Formen und einer Kombination von Aussen- und Innen­bearbeitung.

Bildergalerie

Das Verfahren ist zudem einfach einzurichten und umzurüsten. Manchmal wird jedoch eine Oberflächenstruktur und -qualität gefordert, die mit dem Hartdrehen allein nicht erreicht werden kann.

Aus diesem Grund hat der niederländische Hartdreh­spezialist Hembrug Machine Tools, Teil des spanischen Präzisionsdreh- und Schleifmaschinenherstellers Danobat, die Mikroturngrind 1000
entwickelt.

Hybride Maschine vereint Hartdrehen und Feinschleifen

Die hybride Mikroturngrind 1000 vereint die Vorteile des Hartdrehens und des Feinschleifens in einer Maschine. Mit der Mikroturngrind 1000 können Hersteller für jede zu bearbeitende Oberfläche die jeweils am besten geeignete Technologie einsetzen. Und das alles in einer Aufspannung ohne die Notwendigkeit eines mehrstufigen Prozesses.

Die vollhydrostatische Mikroturngrind 1000 verfügt über eine B-Achse, die optional Platz für einen Revolver mit 8 festen VDI-30-Werkzeugaufnah-
men, eine Aussenschleifspindel mit Schleifscheibe, Ø 300 mm, und eine Innenschleifspindel bietet. Eine der Schleifspindeln kann auch durch eine Frässpindel ersetzt werden. Die Maschine ist standardmässig mit einer Siemens-840D-SL-Steuerung ausgestattet und hat eine maximale Bearbei­tungskapazität von Ø 380 mm (fliegend) oder Ø 200 x 1000 mm zwischen Spitzen. Eine Hybrid­maschine mit dieser Technik ist zwar nicht neu, die Mikroturngrind 1000 bietet jedoch sowohl beim Hartdrehen als auch beim Feinschleifen vorbildliche Genauigkeiten. Mit Hilfe der Schleifkompetenz von Danobat bietet das Feinschleifen in der Mikroturngrind 1000 Schleifgenauigkeiten, die mit den besten Schleifmaschinen der Welt konkurrieren. -ari- SMM
