5-Achs-Bearbeitung mit Positionierung und 5-Achs-Simultanfräsen Hochdynamische 5-Achs- Bearbeitung komplexer Teile

Redakteur: Anne Richter

Wenn es um moderne 5-Achs-Bearbeitung geht, ist die Fehlmann Versa 645 linear die Maschine der Wahl. Ob 5-Achs-Bearbeitung mit Positionierung oder 5-Achs-Simultanfräsen, die Maschine meistert jede anspruchsvolle Aufgabe mit Bravour – präzise und zuverlässig.

Firmen zum Thema

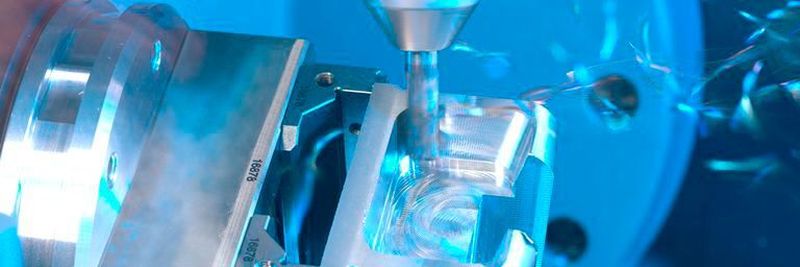

Ob 5-Achs-Bearbeitung mit Positionierung respektive 5-Achs Simultanfräsen, durch die Direktantriebe erreicht die Versa 645 linear höchste Dynamik und damit kurze Bearbeitungszeiten.
Ob 5-Achs-Bearbeitung mit Positionierung respektive 5-Achs Simultanfräsen, durch die Direktantriebe erreicht die Versa 645 linear höchste Dynamik und damit kurze Bearbeitungszeiten.
(Bild: Fehlmann)

Mit der Fehlmann Versa 645 linear lassen sich Werkstücke hochdynamisch 5-achsig mit höchster Präzision bearbeiten. Dank des durchdachten Antriebskonzepts gehören Kompromisse zwischen Präzision und dynamischer Bearbeitung der Vergangenheit an: Linearantriebe erlauben hohe Beschleunigung und Dynamik bei gleichzeitig höchster Präzision. Dadurch, dass nur zwei Achsen werkzeugseitig realisiert sind, ergibt sich eine hohe Steifigkeit und Präzision in der Werkzeugachse für makellose Oberflächen. Der Rund-Schwenktisch ist längs ins Maschinenkonzept integriert und garantiert somit einen von den Linearachsen unbeeinflussten Schwenkbereich (kein kinetischer Koppel­effekt). Er verfügt ebenfalls über Direktantriebe mit gekühlten Torque-Motoren und hochpräzisen Winkelmesssystemen, was auch bei Simultanbearbeitung mehrerer Achsen höchste dynamische Genauigkeit ermöglicht.

Kompromisslos präzis und uneingeschränkt automatisierbar

Die Fehlmann Versa 645 linear ist konsequent auf höchste Präzision ausgelegt. Die gekühlten Schlittenteile und die ebenfalls gekühlte Maschinen­struktur verhindern nachhaltig unerwünschten Wärmegang. Die X-Achse mit dem Rund-Schwenktisch ist für beste Stabilität auf der ganzen Bettlänge abgestützt. Die stabile Schwenkbrücke mit Gegenlager leistet einen weiteren Beitrag zur hohen Steifigkeit der Fehlmann Versa 645 linear.

Bildergalerie

Mit ihrem durchdachten und kompakten Design ist die Fehlmann Versa 645 linear jederzeit automatisierbar. Dank der auf der rechten Maschinenseite angeordneten automatischen Ladetüre lässt sie sich auch problemlos an eine Automation anbinden. Der Arbeitsraum ist in jeder Anordnung für Einrichtarbeiten und zur Prozessüberwachung von vorne frei zugänglich. Je nach Anzahl der Paletten und der Vielfalt der Teile lässt sich die Anlage über eine in der Steuerung integrierte Palettenverwaltung oder über den flexiblen Fehlmann MCM™ (Milling Center Manager) steuern und überwachen. So ist die Fehlmann Versa 645 linear jederzeit problemlos an verschiedenste Automationskonzepte anpassbar – auch wenn Sie sich erst später für eine Nachrüstung entscheiden. Ergonomisch durchdacht und äus­serst kompakt garantieren Fehlmann-Automationslösungen eine uneingeschränkte und prozesssichere Verfügbarkeit und ermöglichen volle Flexibilität – bereits ab Losgrösse eins.

Grosszügiger Arbeitsraum

Die Fehlmann Versa 645 linear verfügt über sehr kompakte Abmessungen und lässt sich mit wenig Platzbedarf aufstellen. Dennoch lassen sich auf dem Rundtisch mit seinem Durchmesser von 350 mm Werkstücke bis 250 mm Höhe und mit einer Masse bis 150 kg bearbeiten. Der Tisch ist in verschiedenen Ausführungen erhältlich, sodass für jede Anwendung eine passende Lösung zur Verfügung steht.

Versa 643 linear, die 3-Achsen-Ausführung

Anstelle des integrierten Rund-Schwenktisches verfügt die 3-Achsen-Version über einen Tisch mit einer Aufspannfläche von 620 × 500 mm. Perfekt zur hochpräzisen und hochdynamischen 3-Achs-​Bearbeitung. Garantiert lange Werkzeugstandzeiten, optimale Oberflächengüten und hohe Genauigkeit.

Die Versa 645 linear mit den bekannten Vorzügen der Fehlmann-Versa-Familie:

  • Hervorragende Zugänglichkeit und optimale Einsicht in den Arbeitsraum. Die manuelle Werkstückbeladung erfolgt von vorne. Die Türe ist bis in das Maschinendach fortgesetzt, was eine bequeme Kranbeladung von oben erlaubt.
  • Der Werkzeugwechsler mit Kettenmagazin bietet in der Grundausführung Platz für 50 Werkzeuge, optional für 86 Werkzeuge. Das auf bis 225 Plätze skalierbare Regalmagazin ist als Option verfügbar und kann einfach sowie platzsparend auf der linken Maschinenseite angeordnet werden.
  • Hohe Steifigkeit bei minimalem Wärmegang und optimaler Schwingungsdämpfung dank Maschinenbasis aus Grauguss mit 3-Punkt-Aufstellung.
  • Beste dynamische Genauigkeit durch gewichtsoptimierte bewegliche Teile aus hochfestem Sphäroguss.
  • Die standardisierte oder auch kundenspezifische Automation mit Roboter ist jederzeit nachrüstbar, da die rechte Maschinenseite vollständig frei bleibt.
  • Einfach und jederzeit kombinierbar auch mit einer Fehlmann Versa 825 Automation – dank durchdachtem symmetrischem Konzept mit komplett freier Maschinenseite rechts für die Automation.
  • Perfekte Bedienbarkeit von vorne mit ergonomischer Anordnung aller Bedienelemente.
  • Fehlmann MCM (Milling Center Manager) für die komfortable Steuerung und Überwachung von automatisierten Anlagen.
  • Breite Auswahl an Paletten-Varianten bis hin zu kundenspezifischen Sonderlösungen. SMM
