Neuheit von Norelem Ideal für den Einsatz in rauen Umgebungen: Wellengelenke aus Edelstahl

Von Silvano Böni

Anbieter zum Thema

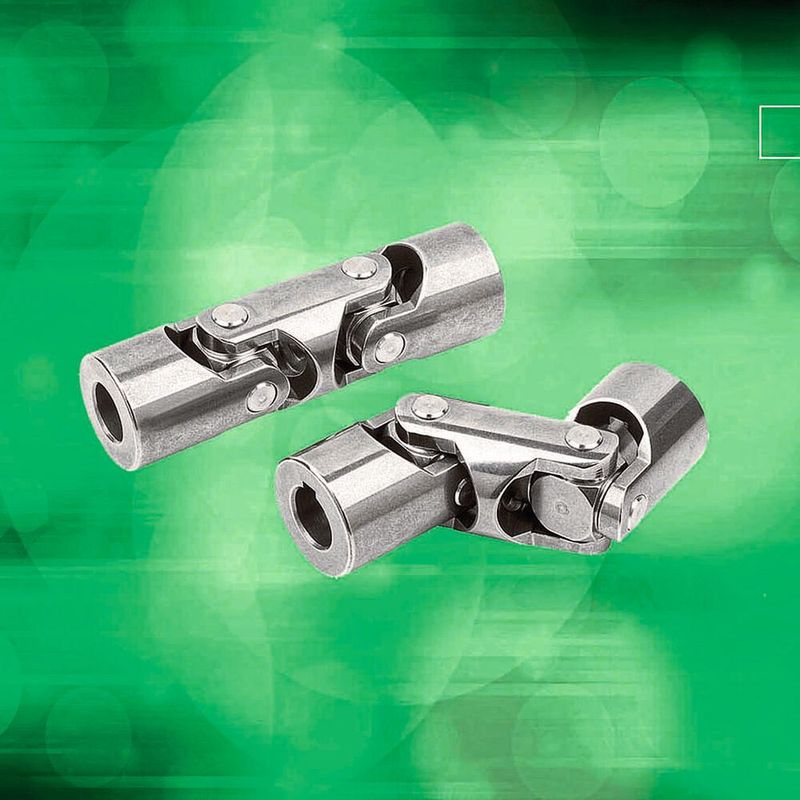

Die Wellengelenke aus Edelstahl (Werkstoff 1.4301) übertragen Drehbewegungen beziehungsweise Drehmomente von Wellen und gleichen Achsversätze aus. Norelem bietet Wellengelenke in einfacher oder doppelter Ausführung an.

(Bild: Norelem)

Beide Varianten sind gleitgelagert. Aufgrund dieser Lagerung können die Winkelgelenke im Vergleich zu anderen Kupplungsarten deutlich grössere Winkelverlagerungen ausgleichen. Die Doppel-Wellengelenke des Anbieters, die zwei Lagerstellen besitzen, können zusätzlich noch einen Radialversatz ausgleichen.

Anforderungen nach Einsatzzweck

Die Wellengelenke aus Edelstahl sind angelehnt an die DIN 808. Die zulässigen Höchstdrehzahlen sind abhängig von Arbeitswinkel und Belastung, sollten jedoch 500 min–1 nicht überschreiten. Der Arbeitswinkel beträgt bei einfachen Wellengelenken 45° und bei doppelten Wellengelenken 90°, das heisst, sie sind in diesem Masse schwenkbar.

Die Wellengelenke werden nahezu spielfrei montiert. Sie sind mit und ohne Passfedernut erhältlich. Ist eine Verdrehsicherung erforderlich, sollte die Ausführung mit Passfedernut zum Einsatz kommen. Werden die Gelenkwellen im Dauerbetrieb eingesetzt, muss der Anwender für eine ausreichende Schmierung sorgen, zum Beispiel durch eine mit Fett gefüllte Gummischutzhülle. Die Richtlinien für die Verwendung von Wellengelenken aus Edelstahl sollten je nach Anwendung individuell ermittelt werden. Die Experten von Norelem unterstützen ihre Kunden gern bei Fragen rund um die Produkte oder zu technischen Details.

(ID:48710945)
