High-Speed-Grinding Profilschleifen: hohe Geschwindigkeiten mit hohen Oberflächengüten

| Redakteur: Anne Richter

Immer schneller schleifen und dabei höchste Oberflächengüten realisieren – wirtschaftliches High Speed Grinding (HSG) mit sehr guten Ebenheiten ist eine Disziplin für sich. Nur mit fortschrittlichen Maschinenkonzepten sind solche Ergebnisse zu erreichen. Ein Beispiel dazu sind Profilschleifmaschinen von Okamoto.

Firmen zum Thema

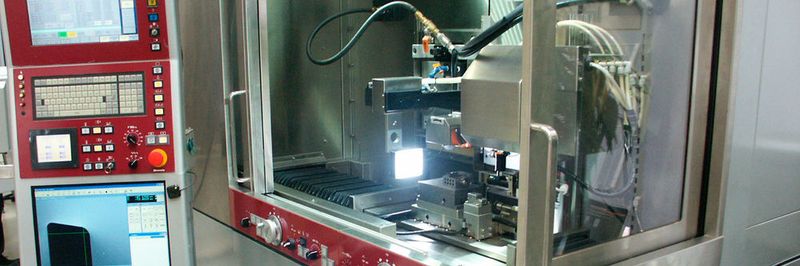

Mit den Okamoto Maschinentypen «UPZ 210 Li II» bzw. «210 Li II-2» (Foto) ist ultraschnelles Profilschleifen in höchster Präzision möglich.
Mit den Okamoto Maschinentypen «UPZ 210 Li II» bzw. «210 Li II-2» (Foto) ist ultraschnelles Profilschleifen in höchster Präzision möglich.
(Bild: Okamoto)

Das Profilschleifen mittels High-Speed-Grinding im Werkzeug-, Maschinen- und Fahrzeugbau ist Hochtechnologie. Denn Sprinttempo heisst noch lange nicht befriedigende Oberflächengüten. Okamoto schafft den Spagat mit modernster Maschinentechnologie und stellt den unterschiedlichen Marktsegmenten ein komplettes Produktportfolio für alle Bereiche der Schleiftechnik zur Verfügung.

Beim Profilschleifen ist es zum Beispiel das Anlagenkonzept «UPZ 210 Li». Gegenüber kurvengesteuerter Maschinen mit Servomotoren zum Hochgeschwindigkeits-Profilschleifen setzt Okamoto Lineartechnologie für die Tischachse und die horizontale und vertikale Bewegung ein. Dies ermöglicht es, deutlich höhere Beschleunigungswerte sowie extreme Wiederholgenauigkeit zu realisieren. So erlauben die Linearmotoren, die in der «UPZ 210 Li II» zum Einsatz kommen, Tischgeschwindigkeiten bis zu 50 m/min. Bei einer Hublänge von 20 mm sind bis zu 250 Doppelhübe pro Minute möglich. Auf der «UPZ 210 Li II» lassen sich 30 mm kleine Schleifscheiben mit Spindeldrehzahlen von 40 000 U/min einsetzen. Das ermöglicht Auslaufradien von 15 mm und damit eine wesentlich höhere Stabilität der Stempel. Modernste Steuerungstechnologie und Software unterstützen den Maschinenbediener und verkürzen ihm die Programmierzeiten. Eine CCD-Kamera mit maximal 300-facher Vergrösserung misst die Werkstücke automatisch und reduziert den Ausschuss gegen Null.

Bildergalerie

Mit der Maschinenausführung «UPZ 210 Li II-2 Double Eagle» erhöht der Anwender zusätzlich die Produktivität und spart Zeit und Kosten ein. Denn die Mikro-Profilschleifmaschine ist mit zwei separaten Schleifspindeln ausgerüstet. So kann der Anwender auf einer Maschine ohne Werkzeugwechsel sowohl vor- als auch feinschleifen. <<
