Laserschweissen Schunk Lasertechnik: Ausgereifte Lösungen für schwierige Schweissungen

| Redakteur: Luca Meister

>> Die Laserbearbeitungsmaschinen von Schunk Lasertechnik sind mit ihren drei, vier oder fünf Achsen flexibel einsetzbar. Mit ihnen lassen sich sowohl kleine als auch grosse Bauteile schnell und komfortabel bearbeiten. Ein elektrisch höhenverstellbarer, beidseitig schwenkbarer Maschinentisch sowie ein verschieb- und schwenkbarer Laserschweisskopf sorgen für ein Höchstmass an Flexibilität. Auf sämtliche Bearbeitungs-, Programmier- und Kontrollfunktionen kann der Operator jederzeit bequem zugreifen.

Firmen zum Thema

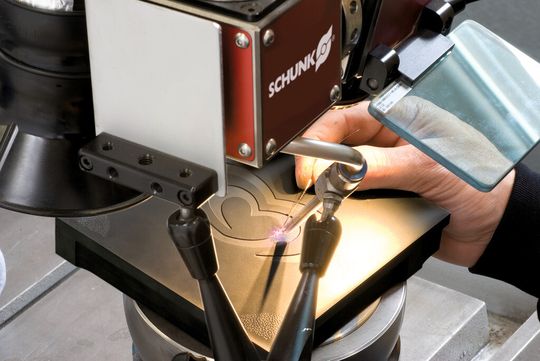

Bei filigranen Arbeiten und anspruchsvollen Werkstoffen lassen sich Laserdauer, -form und -modulation der «PSM 400» gezielt an die jeweilige Anforderung anpassen.
Bei filigranen Arbeiten und anspruchsvollen Werkstoffen lassen sich Laserdauer, -form und -modulation der «PSM 400» gezielt an die jeweilige Anforderung anpassen.
(Bild: Schunk)

mei. Die Laserbearbeitungsmaschine «PSM 400 Blade-Welder» von Schunk Lasertechnik ist eine Spezialistin, wenn es um die Bearbeitung anspruchsvoller Materialien geht. Selbst hochwarmfeste Nickel- bzw. Kobalt-Basislegierungen lassen sich mit ihr rissfrei, schnell und kostengünstig bearbeiten. Mit einer Pulsspitzenleistung von acht Kilowatt erzielt die Lasag-Laserquelle eine Pulsenergie von 110 Joule. Über eine frei skalierbare Pulsformung und -modulation lassen sich die Parameter auf die spezifischen Werkstoffeigenschaften anpassen. Dabei kann die Pulsdauer auf enorm lange 200 Millisekunden ausgedehnt werden. Eine adaptive Closed-Loop-Regelung gewährleistet, dass der lampengepumpte Festkörperlaser präzise und stabil arbeitet. Um bei stark reflektierenden Materialien zu vermeiden, dass ein reflektierter Laserstrahl die Faser beschädigt, werden beim Blade-Welder besonders leistungsfähige Fasern eingesetzt, die derartige Reflexionen absorbieren.

Mithilfe der bedienerfreundlichen Look-Ahead-Steuerung sowie der einzigartigen Teach-Funktion für Linie, Bogen, Kreis und Spline sind die Laserbearbeitungsmaschinen schnell eingerichtet und programmiert. Um einen optimalen Fokusabstand zu gewährleisten, können sie auf Wunsch mit einer mechanischen (MDA) oder lasergestützten (LDA) Abstandseinstellung ausgerüstet werden.

Bildergalerie

Automatischer Palettenwechsel

Dass Schunk als Kompetenzführer für Spanntechnik und Greifsysteme nicht nur das Laserschweissen selbst, sondern auch die Peripherie im Blick hat, zeigt die Roboterkupplung «Vero-S NSR». Bei der automatisierten Beladung von Laserschweissmaschinen ermöglicht die schlanke, störkonturminimierte Leichtbaukupplung eine Palettenbeladung extrem nah am Maschinentisch. Mit ihr sind besonders niedrige Aufbauten aus Spannstation und -palette realisierbar. Kombinieren lässt sich die Roboterkupplung maschinenseitig mit dem flachen Palettiermodul «Vero-S NSA plus», das beim vollautomatischen Palettenwechsel eine Wiederholgenauigkeit von kleiner als 0,005 Millimeter ermöglicht und sogar unmittelbar in die Maschine integriert werden kann. Bei beiden Kupplungen erfolgt die Verriegelung selbsthemmend über Federkraft. Zum Lösen wird ein Pneumatiksystemdruck von sechs bar benötigt. <<
