Konecranes entwickelt Zweiträger-Brückenkrane mit einzigartiger Steuerung für Stahlrohrspezialist Jansen

Sicheres Handling für Stahlrohre

| Redakteur: Silvano Böni

Präzisionsstahlrohre für die Automobilindustrie dürfen nicht durchhängen. Deshalb haben die Zweiträger-Brückenkrane von Konecranes drei Hubwerke, die sich automatisch perfekt für verschiedene Rohrlängen positionieren.
Bildergalerie: 2 Bilder

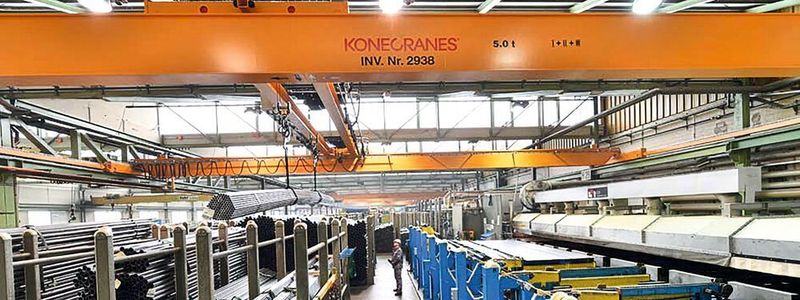

Präzisionsstahlrohre für die Automobilindustrie dürfen nicht durchhängen. Deshalb haben die Zweiträger-Brückenkrane von Konecranes drei Hubwerke, die sich automatisch perfekt für verschiedene Rohrlängen positionieren. (Bild: Konecranes)

Stahlrohre müssen während ihrer Herstellung in alle Richtungen transportiert werden. Damit sie sich dabei nicht verbiegen oder herunterfallen, braucht es eine besonders präzise und feinfühlige Lösung. Konecranes entwickelte deshalb passgenaue Zweiträger-Brückenkrane mit einer einzigartigen Steuerung.

Bei der Herstellung von Autos und Lkws kommt es auf Präzision an: Die Karosserie muss perfekt zusammenpassen, sonst leidet die Langlebigkeit des Fahrzeugs. Die Jansen AG aus Oberriet fertigt deshalb Präzisionsstahlrohre für die Automobilindustrie mit hoher Genauigkeit. Gerade bei Fahrzeugen ist neben exakten Massen auch lange Haltbarkeit gefragt, um zehn- oder gar Hunderttausenden Fahrtkilometern standzuhalten – auf Asphalt, Schotterwegen sowie bei Wind und Wetter. Damit die Stahlrohre noch widerstandsfähiger werden, nehmen sie im 1923 gegründeten Traditionsunternehmen Jansen vor ihrer Fertigstellung ein Tauchbad. Um dort hineinzukommen, müssen die in Bündeln zusammengefassten Stahlrohre zunächst sicher aus dem Lager gehoben werden. Dabei dürfen sie sich weder verbiegen noch in eine zu starke Schräglage kommen. Für ihr schützendes Bad müssen sie dann kontrolliert schräg gehalten werden. Dafür wird eine ganz besondere Steuerung benötigt. Konecranes hat deshalb drei CXT-Neo-Zweiträger-Brückenkrane mit Oberkran und drei Katzen speziell für die Bedürfnisse von Jansen konzipiert.

Rohrbündel auch in engen Räumen sicher transportieren

Die drei Krane müssen bei Jansen mehrere Aufgaben meistern, wenn sie schwere Rohrbündel vom Lager ins Tauchbad und zur weiteren Verarbeitung transportieren. «Weil die Platzverhältnisse in der Produktionshalle recht beengt sind, haben wir die Krane sehr kompakt gebaut», erläutert Andreas Scheerer, Teamleiter der Abteilung Modernization bei Konecranes am Standort Frick in der Schweiz. «Zeitgleich müssen sie unterschiedlich lange Rohre in vier Richtungen transportieren können.» Die Rohrbündel bei Jansen sind zwischen 3,5 und 13 Meter lang. Sie dürfen sich während des Transports nicht durchbiegen, sonst könnte es zu bleibenden Schäden an den Rohren kommen. Gleichzeitig müssen die bis zu 5 Tonnen schweren Bündel immer im Gleichgewicht bleiben. Andernfalls besteht beim Transport Abrutschgefahr – ein Risiko für die Mitarbeiter.

Bei Jansen müssen sich die Stahlrohre zudem auch neigen, damit sie sicher ins Tauchbad kommen. «Der Winkel darf dabei nicht zu steil sein, sonst rutschen die Rohre ab», sagt Rolf Büchel, Leiter der Produktion bei Jansen. «Nur so lassen sich die Bündel optimal eintauchen.» Und nach ihrer Behandlung müssen die Rohre wieder in ihre horizontale Ausgangslage kommen – am besten automatisch und sicher.

Effiziente Werkzeughilfsmittel durch 3D-Druck herstellen

Vorteile von 3D-gedruckten Betriebsmitteln

Effiziente Werkzeughilfsmittel durch 3D-Druck herstellen

Werkzeughilfsmittel müssen nicht immer aus Metall gefertigt werden. Durch den Einsatz von verschiedenen Kunststoffen können Sie im 3D-Druck oft noch bessere Eigenschaften zu geringeren Kosten erzielen. weiter...

Einzigartige halbautomatische Steuerung für drei Hubwerke

Um die Rohrbündel sicher und zuverlässig zu transportieren, haben alle drei CXT-Neo-Zweiträger-Brückenkrane einen Oberkran mit drei Katzen. Rolf Büchel: «Damit sind wir auf jede Rohrlänge vorbereitet. Ist das Bündel sehr kurz, kann der Kranfahrer zwei der drei Katzen für den Transport nutzen. Sind es sehr lange Stahlrohre, kommen alle drei Hubwerke zum Einsatz.» Eine von Konecranes speziell für Jansen entwickelte Steuerung vereinfacht dabei die Kontrolle der drei Katzen. «Damit sich die Krane automatisch auf die verschiedenen Längen ihrer Fracht einstellen können, sind diese in der Kransteuerung einprogrammiert», erläutert Andreas Scheerer. «Wählt der Kranfahrer eine Rohrlänge aus, fahren die Katzen automatisch in die richtigen Positionen. Das spart enorm viel Zeit.» Auch die Eintrittswinkel ins Tauchbad sind vorab definiert: Kranfahrer müssen nur den Befehl für «Neigen» drücken, dann fährt der rechte Haken hoch und der linke herunter, bis der optimale Winkel von maximal 2,5 Grad je nach Rohrlänge erreicht ist – der mittlere Haken bleibt immer in der gleichen Position.

Für solche komplexen Aktionen muss der Kran jederzeit wissen, wo sich Katzen und Haken im Transportprozess befinden. Über eine fehlersichere SPS-Steuerung mit Profinet-Anbindung kommunizieren die Krane von Konecranes mit Frequenz­umrichtern, Absolutwertgebern, Barcodesystemen und der Funkfernsteuerung. Andreas Scheerer: «So hat der Kran immer alle wichtigen Informationen, um sich automatisch auf die Anforderungen der Aufgabe einzustellen für einen sicheren und reibungslosen Betrieb.» Alle wichtigen Daten erhalten dank Truconnect-Remote-Service auch die Instandhaltungsexperten von Konecranes: Per Datenfernübertragung sehen sie frühzeitig, wenn Wartungsbedarf entsteht, und erhöhen so die Verfügbarkeit der Krane.

Mit 7 Tipps zum erfolgreichen B2B-Messeauftritt

Messemarketing Leitfaden

Mit 7 Tipps zum erfolgreichen B2B-Messeauftritt

Im Messemarketing gilt oft: Groß, auffällig und pompös. Das reicht für einen erfolgreichen Messeauftritt im B2B-Bereich aber nicht aus. Erst eine durchdachte Strategie, ein stimmiges Konzept und Lead Management machen die Messe zum Erfolg. weiter...

Perfekt steuern, sicher heben

Der Transport der Stahlrohre vom Lager ins Tauchbad ist bei Jansen enorm komplex. Sie müssen nicht nur sicher angehoben, sondern auch kontrolliert geneigt werden. Die einzigartige Steuerung der drei CXT-Neo-Zweiträger-Brückenkrane von Konecranes sorgt bei den Stahlrohr-Experten in Oberriet für einen sicheren und effizienten Betrieb. Franz Fussi, Leiter Facility Management bei Jansen, freut sich über das Erreichte: «Wir haben sehr spezielle Anforderungen an unsere Krane. Den optimalen Neigungswinkel der Rohre für das Tauchbad per Hand einzustellen, wäre sehr schwierig und zeitraubend. Mit den neuen Krananlagen von Konecranes erhöhen wir die Sicherheit unserer Mitarbeiter und sparen Zeit und Geld.» SMM
