Grindtec 2020-abgesagt Werkzeugbearbeitung: flexibel und spezialisiert

Redakteur: Anne Richter

Walter zeigt auf der Grindtec seine neuesten Entwicklungen im Bereich Werkzeugschleifen und Erodieren. Dabei werden verschiedene scheinbar gegensätzliche Eigenschaften in einer Maschine vereint. Die Maschinen sind einerseits flexibel und universell, aber auch spezialisiert.

Firmen zum Thema

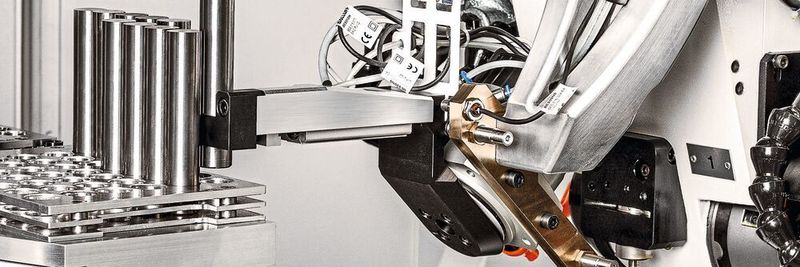

Toplader – eine optional erhältliche Automatisierungslösung für die Helitronic Raptor Diamond.
Toplader – eine optional erhältliche Automatisierungslösung für die Helitronic Raptor Diamond.
(Bild: Walter)

Anwender und der Markt fordern immer öfter und bereits seit längerer Zeit, dass Werkzeugbearbeitungsmaschinen flexibler, universeller und automatisierter sein müssen. Dabei lassen sich die ebenso gestellten Anforderungen spezialisierter und preisgünstiger oft nicht mit den anderen Anforderungen vereinen. Mit seinen neuesten Entwicklungen will Walter alle diese Anforderungen unter einen Hut bringen: zum einen mit der neuesten Erweiterung des Werkzeugschleifmaschinen-Portfolios, der
Helitronic Raptor. Walter bietet nun für jeden Anwendungsfall der Kunden die passende Maschinenlösung für das Schleifen von Werkzeugen. Die Helitro­nic Raptor ist eine insbesondere auf das effiziente Schleifen und Nachschärfen von rota­tions­symmetrischen Werkzeugen spezialisierte, flexible und universelle Schleifmaschine für die Metall- und Holzindustrie. Werkzeuge mit einem maximalen Durchmesser von 320 mm und einer maximalen Länge inklusive Stirnbearbeitung von 280 mm können mit der Helitronic Raptor geschliffen werden; eine NCT-Spindel ist im Standard und eine HSK-Spindel optional verfügbar. Für die automatische Beladung von bis zu 500 Schaftwerkzeugen ist ein im Arbeitsraum integrierter Toplader optional erhältlich.

Neue Erodier- und Schleifmaschine mit dem «Two-in-One»-Konzept von Walter

Auch im Bereich Erodiermaschinen verfolgt Walter dieses Konzept, mit der Helitronic Raptor Diamond. Walter bietet nun für jeden Anwendungsfall der Kunden die passende Maschinenlösung für das Erodieren von Werkzeugen. Die Helitronic Raptor Diamond ist eine insbesondere aufs Nachschärfen von PKD-Werkzeugen spezialisierte, flexible und universelle Werkzeugerodier-/ und Schleifmaschine mit dem seit fast zwei Jahrzehnten bewährten «Two-in-One»-Konzept von Walter. Ob für den Holz- oder Metallwerkzeugbereich, die Helitronic Raptor Diamond bietet höchste Flexibilität. Sie ist mit der Fine Pulse Technologyausgestattet, die seit der Einführung vor ein paar Jahren neue Massstäbe in der Erodiertechnologie setzt. Mit der feinsten Frequenz können Anwender eine perfekte Oberflächengüte und Schneidkante auf einem PKD-Werkzeug erzeugen, ohne die Bearbeitungszeit zu erhöhen. Werkzeuge mit einem maximalen Durchmesser von 400 mm und einer maximalen Länge inklusive Stirnbear­beitung von 270 mm können mit der Helitronic Raptor Diamond erodiert bzw. geschliffen werden. Für die automatische Beladung von bis zu 500 Schaftwerkzeugen ist ein im Arbeitsraum integrierter Toplader optional erhältlich.

Bildergalerie

Die spezialisierte Ausstattung der Helitronic Raptor und der Helitronic Raptor Diamond

Spezialisiert bedeutet in diesem Fall: Man lässt nicht zwingend benötigte Ausstattungsmerkmale und Optionen weg und bietet wichtige Optionen an. So wurden die Helitronic Raptor und die Helitronic Raptor Diamond insbesondere für den Nachschärfsektor von rotationssymmetrischen Werkzeugen entworfen, in welchem man in der Regel:

  • eine geringe Automationsvielfalt benötigt,
  • wenig automatische Werkzeugunterstützung benötigt,
  • keinen automatischen Wechsel von Schleifscheiben benötigt,
  • aber trotzdem einen hohen Grad an Flexibilität im Arbeitsraum bei den oft gross dimensionierten und unterschiedlichsten Werkzeugarten benötigt.

Deshalb werden bei der Helitronic Raptor und der Helitronic Raptor Diamond – und damit anders als bei anderen Maschinen von Walter – kein optionaler Scheibenwechsler, kein Robotlader und keine hydraulische Werkzeugabstützung angeboten. Bei der Helitronic Raptor Diamond wird die Scheibenaufnahme über eine HSK-Schnittstelle standardmässig geliefert, wie bei allen anderen «Two-in-One»-Erodier-/ und Schleifmaschinen von Walter. -ari- SMM
