Automatisierte Teilezufuhr Z2-Achse: automatischer Längenausgleich

Der zum Hardinge-Konzern gehörige Schleifspezialist Kellenberger hat eine Z2-Positionierachse entwickelt, die für einen automatischen Längenausgleich sorgt. Die Neuentwicklung erleichtert wesentlich die Automatisierung beim Schleifen von Werkstücken unterschiedlicher Länge.

Anbieter zum Thema

item Industrietechnik Schweiz GmbH

Spinner AG

Nordson (Schweiz) AG - EFD Dosiertechnik

L. Kellenberger & Co. AG

Hardinge GmbH

Lange schon sind Anwender nicht mehr nur an einem Maschinenkauf interessiert, sondern an Bearbeitungslösungen. Der Maschinenbauer übernimmt damit Verantwortung für den Gesamtprozess mit allen vor- oder nachgelagerten Operationen. Die stetig fortschreitende Automatisierung in Produktionsprozessen fordert auch die Flexibilität von Werkzeugmaschinen heraus.

Im Hardinge-Kompetenzzentrum in Studen im Kanton Schwyz liegt der Fokus auf dem kundenspezifischen Systemgeschäft. Dort werden hochintegrierte Anlagen für das Rundschleifen in Grossserie bei Bedarf mit automatischer Beschickung, Mess­einrichtungen und weiteren Zusatzoperationen ausgerüstet. Jedes Jahr werden Turnkey-Lösungen unterschiedlichster Ausprägung ausgeliefert, darunter an Automobilhersteller und Zulieferer. Am Kellenberger-Produktionsstandort in St. Gallen werden darüber hinaus in der Abteilung «Kundenspezifische Sonderkonstruktionen» Lösungen entwickelt, die eine besondere Herausforderung darstellen und am Markt bisher nicht verfügbar sind.

Innenschleifen neu gedacht

Neues Maschinenkonzept im Innenschleifen

Lösung gesucht zur automatisierten Schleifbearbeitung

Ein namhafter Werkzeughersteller suchte eine Lösung für die automatisierte Schleifbearbeitung von Werkstücken wie Bohrern und Werkzeugaufnahmen. Die Herausforderung bei der Bearbeitung ist, dass die Teile unterschiedliche Längen haben. Das bedeutet, dass für den nötigen Längenausgleich beim Schleifen der Werkstückspindelstock oder der Reitstock manuell neu positioniert werden muss. An eine automatisierte Bearbeitung ist hier nicht zu denken.

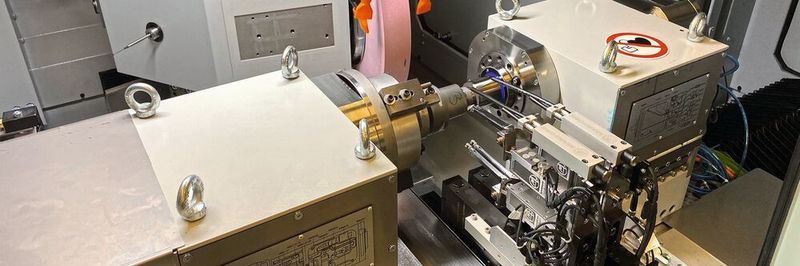

Die Konstrukteure in St. Gallen nahmen sich dieser Aufgabe kompetent an und unterschieden sich damit laut Kunde von den Wettbewerbern. Sie entwickelten eine Positionierachse (Z2-Achse), die während der vollautomatischen Beschickung durch einen Roboter oder Portallader für einen automatischen Längenausgleich sorgt. Die Z2-Achse ist auf der Z-Achse montiert und verfährt dort. Die automatische Nullpunktverschiebung erfolgt über Längstaster (KEL-Pos). Ein Abrichten ist an der Z2-Achse nicht möglich. Die Abrichter werden an der Z-Achse montiert. Bearbeitet werden können Werkstücke mit Durchmesser bis 250 mm und Längenausgleich von 50 mm bis 300 mm. Es können auch Unrundteile geschliffen werden. Diese werden vollautomatisch ausgemittelt.

Manuelles Umrüsten entfällt

Beim Einsatz eines optional verfügbaren Synchronreitstocks ist aufgrund der Reibmitnahme kein Spannfutter nötig. Eine In-Process-Messsteuerung deckt einen Durchmesserbereich von 25 mm ab. Ein manuelles Umrüsten entfällt damit ebenfalls. Die Z2-Achse wurde für die Universal-Innen- und Aussenrundschleifmaschinen der Baureihen K100 und K1000 mit Fanuc-Steuerung entwickelt. Die naheliegende Frage, ob die Z2-Achse bei diesen Maschinentypen auch nachrüstbar ist, verneint Kellenberger-Konstrukteur Patrick Gähler. «Ein Nachrüsten ist nicht möglich, weil die Funktion der Z2-Achse bereits im Vorfeld in der Maschine konstruktiv angelegt sein muss.» Im Showroom bei Kellenberger in St. Gallen wird für interessierte Kunden ab Juni eine K100 mit Z2-Achse zu sehen sein, auf der auch Versuche gefahren werden können. -ari-
