Paletten- und Werkstückautomation Automation von Paletten und Werkstücken

Redakteur: Anne Richter

Das Robotersystem RS 1 von Hermle für vollautomatisches Paletten- und Werkstückhandling ermöglicht eine prozesssichere Automation rund um die Uhr. Der vollwertige Rüstplatz ermöglicht ein hauptzeitparalleles Rüsten von Paletten und Werkstückträgern.

Firmen zum Thema

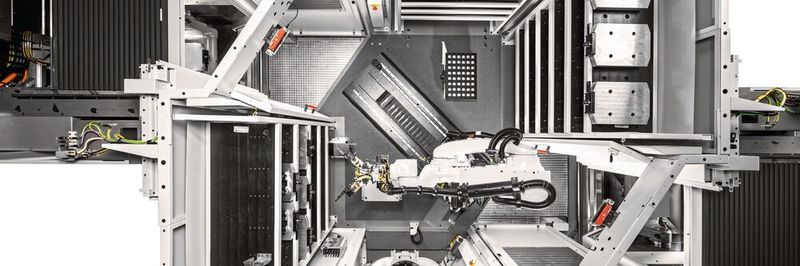

Draufsicht in das Robotersystem RS 1 adaptiert an zwei Hermle-Bearbeitungszentren C 22 U links und rechts – bis zu drei Speichermodule sorgen für eine lange autonome Laufzeit und beherbergen Paletten, Universalmatrizen und Greifer.
Draufsicht in das Robotersystem RS 1 adaptiert an zwei Hermle-Bearbeitungszentren C 22 U links und rechts – bis zu drei Speichermodule sorgen für eine lange autonome Laufzeit und beherbergen Paletten, Universalmatrizen und Greifer.
(Bild: Hermle)

Das Robotersystem RS 1 ist die vollwertige Kombizelle für die Paletten- und Werkstückautomation. Dabei überzeugt die Hermle-Neuheit mit maximaler Flexibilität und Produktivität: das Regalspeicherkonzept sorgt für eine ausgesprochen hohe autonome Laufzeit, Greifer- und Vorrichtungswechsel laufen automatisch ab und der vollwertige Rüstplatz ermöglicht ein hauptzeitparalleles Rüsten von Paletten und Werkstückträgern. Das macht das RS 1 zur passenden Automationslösung für viele Betriebe, es ist aber noch längst nicht alles.

Die Entscheidung: 1- oder 2-Maschinensystem

Das Robotersystem RS 1 ist hochvariabel und kann mit einer Maschine verwendet oder mit zwei Maschinen für maximalen Output miteinander verkettet werden. Es kann auch später von einem auf zwei Bearbeitungszentren nachgerüstet oder um ein drittes Regalmodul, eine Waschanlage, eine Messmaschine oder ein fahrerloses Transportsystem (FTS) erweitert werden. Mit einer Aufstellfläche von nur 12 m2 bietet das Robotersystem RS 1 immer freien Zugang zu den Arbeitsräumen der Maschinen, ganz gleich, ob ein oder zwei Bearbeitungszentren angedockt sind.

Bildergalerie
Bildergalerie mit 8 Bildern

Variable Maschinenwahl

Das Gesamtkonzept RS 1 funktioniert mit verschiedenen Hermle-Bearbeitungszentren: C 12, C 22, C 250, C 32, C 400 oder C 42. Dabei ist es völlig egal, ob zwei gleiche oder zwei unterschiedliche Maschinen miteinander verkettet werden. Bei einer Maschine wird die Automation mit dem Hermle-Automation-Control-System kurz HACS oder mit dem Fertigungsleitsystem Soflex, bei zwei Maschinen immer mit Soflex gesteuert.

Automatisch mehr produzieren

Die NC-gesteuerten Langhubspanner und Greifer erlauben einen vollautomatischen Werkstückwechsel. Im Zusammenspiel mit der individuellen Teilebevorratung durch stufenlos einstellbare Universal­matrizen erhöht das innovative Robotersystem RS 1 die Produktivität automatisch. Gerade hier liegt einer der grössten Vorteile: NC-Greifer und automatisch verstellbare Spannmittel passen sich – durch den sehr grossen Greif- und Spannbereich – den Werkstückrohlingen an, sodass manuelle Eingriffe nahezu eliminiert werden.

Drei individuell wählbare Regalspeichermodule sorgen für die optimale Teilebereitstellung. Egal ob Paletten mit bis zu 398 x 398 mm oder Universalmatrizen in fünf Varianten für kubische oder zylindrische Werkstückrohlinge. Alles findet in den Regalspeichern seinen Platz, auch die verschiedensten Greifer oder Spannmittel. Ein weiterer Produktivitäts-Pluspunkt: Die Maschinen können natürlich auch autark betrieben werden.

Einfaches Handling und HACS

RS 1 ist komplett in die Hermle-Software-Welt integriert und dementsprechend einfach über den Touchscreen zu bedienen – und zwar wie eine Einzelmaschine. Manuelle Eingriffe fallen dabei kaum an. Das Hermle Automation-Control-System ist die bewährte Steuerungssoftware von Hermle. Intuitive Bedienung und eine klare Struktur helfen, Fehler zu vermeiden. Alle relevanten Daten wie Systemübersicht, Arbeitspläne, Ablaufplan und die Werkzeugübersicht im Blick. Vorausberechnung von Laufzeit und Werkzeugeinsatz. Alle neu gerüsteten Werkstücke werden automatisch in den Ablaufplan eingereiht. Die Priorität der Bearbeitung kann jederzeit beeinflusst werden. Und das Ganze per Drag & Drop bei optimaler Visualisierung. -ari- SMM
