Kompakte 5-Achs-Bearbeitung Grosse Leistung auf wenig Stellfläche

Von Anne Richter

Hedelius hat mit der Acura 85 das grösste der kompakten 5-Achs-Bearbeitungszentren mit Dreh- Schwenktisch vorgestellt. Die grosse Schwester der Acura 50 und der Acura 65 verspricht eine flexible und schnelle 5-Achs-Bearbeitung bei gleichzeitig grossen Verfahrwegen.

Anbieter zum Thema

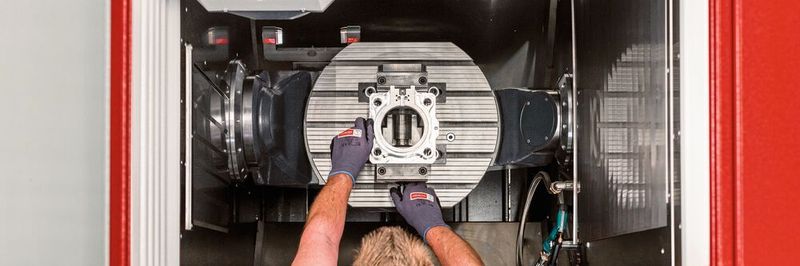

Die Acura 85 punktet mit einem durchdachten Konzept für Anwender und In­standhalter.
Die Acura 85 punktet mit einem durchdachten Konzept für Anwender und In­standhalter.
(Bild: Hedelius)

Kleine Abmessungen mit höchster Präzision: Die Acura 85 ist mit der typischen Hedelius-­spezifischen Bauweise ausgestattet und ermöglicht eine hochpräzise Bearbeitung, denn der Abstand der Hauptspindel zu den Führungen der Y- und Z-Achse bleibt über den gesamten Verfahrbereich konstant. Zudem ist die Z-Achse zum Schutz vor Wärmeeinstrahlung und Zugluft verkleidet, der Wärmegang wird damit deutlich reduziert. Darüber hinaus sind die Vorschubschlitten aus Grauguss massiv verrippt, sodass Vibrationen abgefangen und minimiert werden. Zur präzisen Bearbeitung durch höchste Stabilität trägt auch der beidseitig gelagerte und hydraulisch geklemmte Dreh-Schwenktisch bei.

Viel Präzision auf wenig Stellfläche

Damit steht einer exzellenten und präzisen Bearbeitung auf einer kompakten Stellfläche nichts im Wege. Mit Verfahrwegen von 900 x 850 x 700 mm (X/Y/Z) bietet die Maschine viel Raum für eine 5-Achs-Bearbeitung. Der Dreh-Schwenktisch verfügt über Drehtischabmessungen von 850 x 750 mm und trägt Gewichte bis 1000 kg. Mit einer Grösse von gerade mal 3348 mm x 2791 mm und einer insgesamt sehr niedrigen Bauhöhe findet dieses Bearbeitungszentrum in fast jeder Fertigung einen Platz.

Bildergalerie

Bis zu 260 Werkzeuge möglich

Und trotz der Grösse verfügt die Acura 85 über ein 80-fach-Werkzeugmagazin im Standard, erweiterbar um 180 zusätzliche Werkzeuge mit einem Standby-Magazin, das ebenfalls äusserst kompakt gebaut ist und mit 1,8 m² Grundfläche auskommt. Verschiedene Spindeln mit Drehzahlen von 14 000, 15 000, 18 000 und 24 000 min-1, bis zu 35 kW Leistung und einem Drehmoment von 183 Nm stehen zur Auswahl. Auch zwischen zwei verschiedenen Steuerungen kann gewählt werden, der Sinumerik 840D SL von Siemens und der TNC 640 von Heidenhain, mit 21- bzw. 19-Zoll-Touch-Screen, Volltastatur und Eilgangpotentiometer.

Durchdachter Aufbau für Anwender und Instandhalter

Der Aufbau der Acura 85 entspricht dem bewährten Konzept der Acura-Baureihe. So steht natürlich der Bediener auch bei diesem Bearbeitungszentrum im Fokus. Der Maschinentisch ist mit einer Höhe von 845 mm perfekt auf den Anwender ausgelegt und vereinfacht, ebenso wie die grosse Maschinentür, die Zugänglichkeit zum Arbeitsraum und zum Werkstück. Die senkrechten Edelstahllamellen sorgen für einen optimierten Spänefall und der Späneförderer ist auf Rollen nach vorne herausziehbar. Besonders überzeugt beim Aufbau auch die Integration der relevanten Komponenten wie Hydraulik, Pneumatik, Zentralschmierung, Schaltschrank und Kühlaggregate in die Maschinenverkleidung. Die Acura 85 kann so perfekt in der Maschinenhalle positioniert werden. Ein weiterer Clou ist die Zugänglichkeit für die Wartung von der linken Maschinenseite.

Acura 85 EL – komfortabel und unabhängig automatisierbar

Die Maschine ist von der rechten Seite durch eine 1100 mm grosse Öffnungshöhe in der «EL»-Version automatisierbar. Diese pneumatisch betätigte Edelstahltür des 5-Achs-Bearbeitungszentrums ermöglicht eine automatische Beladung mit Paletten oder direkt mit Werkstücken, ohne dabei den Zugang zum Maschinenarbeitsraum einzuschränken. Die Fertigung wird so noch einmal deutlich effizienter.

  • Vorbereitete Automatisierungsschnittstelle.
  • Automatisieren mit Palettenhandlingsystem oder Roboter.
  • Beladung von der rechten Maschinenseite durch pneumatisch betätigte Edelstahl-Beladetür.
  • Seitliche Beladeöffnung mit Öffnungshöhe von ca. 1100 mm.
  • Für zahlreiche Palettenhandlingsysteme oder Robotersysteme geeignet.
  • 4-fach-Drehübergabe für Pneumatik im Maschinentisch zum Betätigen von Nullpunktspannelementen oder Kraftspannern.

Die entsprechende Automation kann für alle Anforderungen ausgewählt werden: Indumatik, Erowa, BMO und das hauseigene Standby-Magazin.

Steckbrief der Acura 85

  • Z-Verfahrweg von 700 mm.
  • Dreh-Schwenktisch beidseitig gelagert für hochpräzises Zerspanen.
  • Spielfreier Direktantrieb in der C-Achse.
  • 80-fach-Werkzeugmagazin von vorne bedienbar.
  • Optimierter Spänefall dank senkrechter Edelstahlabdeckung.
  • Späneförderer auf Rollen platzsparend nach vorne herausziehbar.
  • Niedrige Bauhöhe, geringe Bautiefe. -ari- SMM
